초보자와 아티스트를 위한 완벽한 단계별 가이드
평범한 사진을 근사한 손그림 스타일의 벡터 아트워크로 변환하는 작업은 현대 펜 플로터 기술이 선사하는 가장 흥미로운 활용 사례 중 하나입니다. 올바른 도구와 작업 흐름만 갖춘다면, 이미지를 깔끔한 SVG 파일로 변환한 뒤 UUNA TEK 3.0 펜 플로터와 같은 전문 플로팅 장비를 활용하여 아름다운 선화(line-based drawings)로 재현해 낼 수 있습니다.
이 포괄적인 튜토리얼은 여러분이 SVG 파일이나 펜 플로터에 대해 전혀 모르는 초보자라 할지라도, 전체 과정을 처음부터 끝까지 상세하게 안내해 드립니다.이 가이드를 마치면 다음 방법을 이해하게 됩니다:
- 사진의 배경 제거하기
- 래스터 이미지를 SVG 벡터 파일로 변환하기
- Inkscape를 사용하여 펜 플로팅을 위한 SVG 파일 준비하기 (Windows 버전 다운로드) Mac 버전 다운로드)
- 선 기반의 음영 및 채우기 효과 적용하기
- 파일을 UUNA TEK 3.0에 연결하여 실시간 드로잉 생성하기
이 작업 흐름은 주로 다음 분야에서 활용됩니다:
- 제너레이티브 아트 작가
- 그래픽 디자이너
- 교육자 및 STEM 프로그램 운영자
- DIY 크리에이터 및 취미 활동가
- 맞춤형 아트 제작 업체
펜 플로터란 무엇이며, 왜 SVG가 중요한가?
넓은 면적에 잉크를 분사하는 잉크젯 프린터와 달리, 펜 플로터는 SVG 벡터 파일에 정의된 경로를 따라 실제 펜을 사용하여 그림을 그립니다.
이는 다음을 의미합니다.
✅ 그려지는 모든 선은 의도된 결과물입니다.
✅ 음영(쉐이딩)은 단색 채움(solid fills) 대신 선(strokes)을 사용하여 표현해야 합니다.
✅ 깔끔한 결과물을 얻기 위해서는 SVG 파일의 사전 준비 작업이 매우 중요합니다.
그렇기 때문에 사진을 선(line) 기반의 SVG 파일로 변환하는 방법을 이해하는 것은 펜 플로터를 사용하는 모든 사용자에게 필수적입니다. 특히 부드럽고 빠르며 초정밀 벡터 드로잉을 위해 특별히 설계된 'UUNA TEK 3.0' 사용자에게는 더욱 그렇습니다.
필요한 도구 및 소프트웨어
시작하기 전에 다음 준비물을 갖춰주세요.
하드웨어
- ✅ UUNA TEK 3.0 펜 플로터
- ✅ 일반 볼펜, 젤 펜 또는 파인 라이너
- ✅ A4 용지 (플로터 크기에 따라 더 큰 용지 사용 가능)
소프트웨어
- ✅ Inkscape (무료 SVG 편집 도구)
- ✅ 온라인 배경 제거 도구 또는 Adobe Photoshop
- ✅ SVG 변환 웹사이트 또는 Adobe Illustrator
- ✅ UUNA TEK 3.0 제어 확장 프로그램 (제품에 포함됨)
1단계: 사진 선택 및 배경 제거
다음과 같은 특징을 가진 사진이나 이미지를 선택하세요.
- 주제에 대한 명확한 초점
- 뚜렷한 윤곽선 대비
- 적절한 밝기

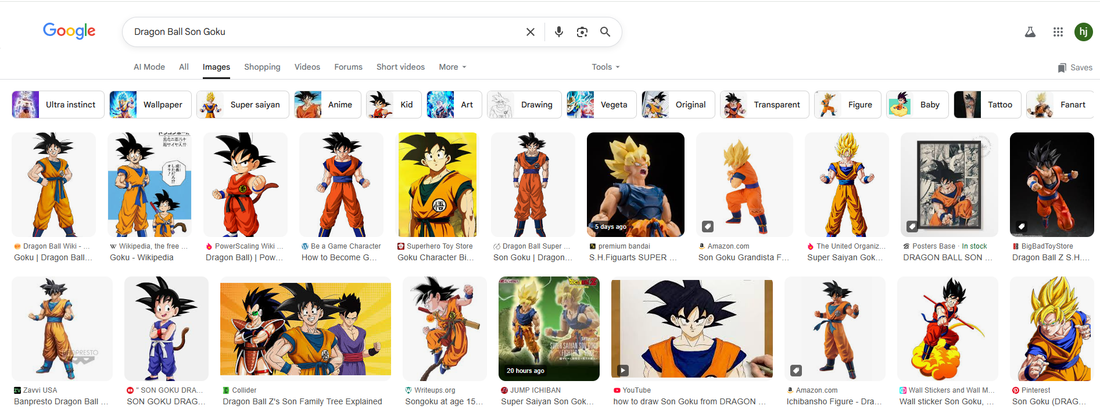

이번 시연을 위해 Google 이미지 검색을 통해 손오공(Monkey King) 일러스트레이션 하나를 선정했습니다.
왜 배경을 제거해야 할까요?
SVG 변환 도구는 눈에 보이는 윤곽선을 따라 그립니다.배경의 잡음(clutter)은 노이즈를 유발합니다:
❌ 지저분한 외곽선
❌ 불필요한 형태
❌ 복잡하게 얽힌 선
배경을 제거하면 깔끔한 벡터 패스를 확보할 수 있습니다.
추천 배경 제거 도구
전문 도구:
- Adobe Photoshop (피사체 선택 + 마스크 가장자리)
온라인 도구:
- remove.bg
- Photopea.com
- Fotor.com
정리가 완료되면 이미지를 PNG 또는 JPG 형식으로 내보내세요.
2단계: 이미지 다운로드
배경이 제거된 이미지를 중간 해상도로 컴퓨터에 저장하세요:
권장 크기: 너비 800–2000px
초고해상도 이미지는 피하세요. 노드(node) 수가 지나치게 많아져 SVG 파일 용량이 커지고 플로팅 작업 속도가 느려질 수 있습니다.
3단계: 이미지를 SVG로 변환
사진을 펜 플로터에서 사용할 수 있도록 하려면 SVG 벡터 형식으로 변환해야 합니다.
변환 옵션
✅ 가장 전문적인 방법:
Adobe Illustrator → 이미지 추적(Image Trace) → 확장(Expand) → SVG로 저장
✅ 가장 간단한 방법 (초보자 친화적):
무료 변환 웹사이트를 이용하세요:
👉 https://image.online-convert.com/convert-to-svg
변환 절차
- PNG/JPG 파일을 업로드하세요.
- 세부 사항 조정 & 필요시 트레이스(Trace) 옵션 조정
- [시작(Start)] 버튼을 클릭하세요.
- 생성된 SVG 파일을 다운로드하세요.
다음은 원본 이미지를 변환하여 얻은 SVG 파일입니다:
4단계: Inkscape에서 SVG 파일 열기
UUNA TEK 3.0과 직접 연동되는 강력한 오픈 소스 SVG 편집기인 Inkscape를 실행하세요.
SVG 파일을 엽니다.
단계
5: 페이지 크기 설정 및 아트워크 배율 조정
플로터는 종이 위에 물리적으로 그림을 그리기 때문에, SVG 파일의 페이지 크기는 실제 용지 크기와 정확히 일치해야 합니다. 그렇지 않으면 그림이 용지 범위를 벗어나게 됩니다.
페이지를 A4로 설정
다음 메뉴로 이동하세요:
- 파일(File) → 문서 속성(Document Properties)
다음과 같이 설정하세요:
- 너비(Width) → ✅ A4 (210mm)
- 높이(Height) → ✅ A4 (297mm)
- 방향(Orientation) → 세로(Portrait) 또는 가로(Landscape)
아트워크 크기 조정
올바르게 배율을 조정하려면:
- 오브젝트(Object) → 변형(Transform) → 배율(Scale)로 이동하세요.
- '종횡비 고정(Lock Aspect Ratio)'을 활성화하세요.
- 비율에 맞춰 크기를 조정하세요.
- 아트워크를 페이지 중앙으로 이동시키세요.
이렇게 하면 다음 사항이 보장됩니다:
✅ 가장자리가 잘리지 않음
✅ 깔끔한 여백 확보
✅ 펜 플로팅을 위한 적절한 위치 설정
6단계: 단색 채우기를 선화로 변환
펜 플로터는 프린터와 달리 채워진 영역(면)을 그릴 수 없습니다. 모든 음영 처리는 선(stroke lines)을 사용하여 재현해야 합니다.
솔리드 렌더링 제거
경로:
- Object → Fill and Stroke
Fill(채우기) 항목에서:
- No Paint(채우기 없음)를 선택합니다.
이렇게 하면 검은색 단색 채우기가 제거됩니다.
이제 다음과 같은 상태가 됩니다:
✅ 윤곽선만 남게 됩니다.
✅ 아트워크가 100% 선(Stroke) 기반으로 전환됩니다.
Step 7: iDraw Utilities를 사용하여 선 음영 추가하기
깊이감과 질감을 표현하기 위해 선 채우기(해칭) 기법을 사용합니다.
선 채우기(Stroke Fills) 적용:
다음 메뉴로 이동합니다:
- Extensions → iDraw Utilities
이곳에서 다음 설정을 조절할 수 있습니다:
- Pen Width(펜 굵기): 0.3mm
- Hatch Angle(해칭 각도): 45°
- Line Spacing(선 간격): 음영의 진하기에 따라 조절 가능
채우기 도구를 적용하고 나면:
- 이전에 단색으로 채워져 있던 영역들이 사선 형태의 선 질감으로 바뀝니다.
- 음영 표현이 더욱 사실적으로 보입니다.
- 모든 채우기 영역이 펜으로 그릴 수 있는 선 형태로 유지됩니다.
✅ 이 단계는 매우 중요합니다. 일반적인 SVG 아트워크를 펜 플로터 출력을 위한 완벽한 도면으로 변환해 주기 때문입니다.
8단계: UUNA TEK 3.0 드로잉 준비
하드웨어 설치를 준비하세요:
- 펜 홀더에 펜을 끼우십시오.
- 기계 베드에 A4 용지를 고정하십시오.
- 레일과 케이블 배선을 확인하십시오.
미리보기 생성 & G-Code
열기:
- 확장 기능(Extensions) → UUNA TEK 3.0 PLOTTER
선택:
미리보기 이미지 생성 및 인쇄 준비
- '적용(Apply)' 클릭
그러면 제어판이 실행되며, 이곳에서 다음 작업이 수행됩니다:
✅ SVG 파일이 기계용 G-code로 변환됨
✅ 실시간 이동 미리보기가 표시됨
9단계: 플로터 연결
제어판에서:
- USB 포트 선택
- CH340 (UUNA TEK 드라이버) 찾기
- COM 포트를 활성 장치 목록에 추가
연결이 완료되면:
✅ 소프트웨어에서 자동 G-code 전송 시작
✅ 기계가 작동 준비 완료 상태가 됨
그리기 시작
클릭:
- '인쇄(Print)'
이제 UUNA TEK 3.0 펜 플로터가 변환된 사진을 정밀한 펜 스트로크로 그리기 시작하며, 선의 음영과 세부 묘사를 층층이 재현해 냅니다.
10단계: 플로터 작동 모습 지켜보기 작업 과정
다음 과정을 지켜보세요:
- 윤곽선이 가장 먼저 나타납니다.
- 음영 처리가 서서히 채워집니다.
- 세부 묘사가 더해지며 이미지가 완성됩니다.
여러분의 그림은 로봇의 정밀함과 일관성을 갖춘, 마치 손으로 직접 스케치한 듯한 걸작으로 탄생합니다.
11단계: 최종 결과물
완성된 작품에는 다음과 같은 특징이 담겨 있습니다:
✅ 깔끔한 외곽선
✅ 부드럽고 각도감 있는 음영 표현
✅ 완벽하게 일관된 펜 스트로크
✅ 단색 면 채움(Solid Fills) 없이, 오직 플로터 특유의 선 드로잉 기법으로만 구성
이러한 창작물은 다음과 같은 용도로 활용하기에 이상적입니다:
- 액자형 아트 프린트
- 인사말 카드
- 교육용 벽면 차트
- 창의적인 설치 미술
- 상업용 일러스트 제품
UUNA TEK 3.0 펜 플로터를 선택해야 하는 이유
UUNA TEK 3.0은 다음과 같은 성능을 제공하여, 이 모든 작업 과정을 한층 돋보이게 만들어 줍니다:
✅ 깔끔한 선 표현을 위한 ±0.02mm의 초정밀도
✅ 부드러운 음영 처리를 위한 산업용 저소음 레일 시스템
✅ Inkscape 작업 흐름과의 손쉬운 연동
✅ 신속한 G-code 생성 및 미리보기
✅ 최대 4m x 2m의 맞춤형 사이즈 지원
이 제품은 다음 용도로 설계되었습니다:
- 전문적인 생성 예술(Generative Art) 제작
- 안정적인 연속 작업 수행
- 교실 및 워크숍 교육용
UUNA TEK 3.0 펜 플로터로 완벽한 SVG 플로팅을 위한 모범 사례
✅ SVG 파일 용량을 가볍게 유지하세요 (과도한 디테일은 지양)
✅ 음영 처리를 위해 0.3–0.5mm 펜을 사용하세요
✅ 각진 해치(Hatch) 채우기 방식을 사용하세요 (30°–45°)
✅ 용지 정렬 상태를 올바르게 유지하세요
✅ 대형 포맷으로 대량 작업을 하기 전, A4 용지에 먼저 테스트해 보세요
마무리하며
사진을 펜 플로터용 SVG 드로잉으로 변환하는 작업은 완전히 새로운 창작의 세계를 열어줍니다:
- 전통 예술과 로봇 공학의 만남
- 디지털 디자인이 실물 예술 작품으로 탄생
- 사진이 우아한 선(Line)의 구성으로 재해석
UUNA TEK 3.0 펜 플로터와 함께라면, SVG 예술을 탐구하는 초보자부터 대규모 상업 예술 작업을 진행하는 전문가에 이르기까지, 이 모든 과정이 매끄럽고 안정적이며 누구나 쉽게 접근할 수 있게 됩니다.
