iDraw H SE 펜 플로터는 도면을 정확하게 정렬하는 데 필수적인 'Home Corner'(원점)를 유연하게 제어할 수 있도록 지원합니다. 기본 전체 영역 원점(default full-bed origin)을 사용하거나, 더 작은 크기의 용지를 사용할 경우 사용자 지정 홈 위치(custom home position)를 설정할 수 있습니다.
옵션 1: 기본 홈 코너 (전체 용지 모드)
지침:
- 위 이미지와 같이 기계 정면을 바라보고 서십시오.
- 기본 홈 코너는 기계 작업 영역의 오른쪽 상단 모서리로 설정되어 있습니다.
- 이 설정은 전체 크기 용지를 사용하거나 플로터의 전체 영역을 활용할 때 가장 적합합니다.
- 소프트웨어(예: AxiDraw 확장 기능이 설치된 Inkscape) 내의 “Home” 버튼을 사용하여 펜을 이 기본 원점 위치로 되돌릴 수 있습니다.
옵션 2: 사용자 지정 홈 코너 (소형 용지 모드)
지침:
- 기계의 전원을 끄십시오.

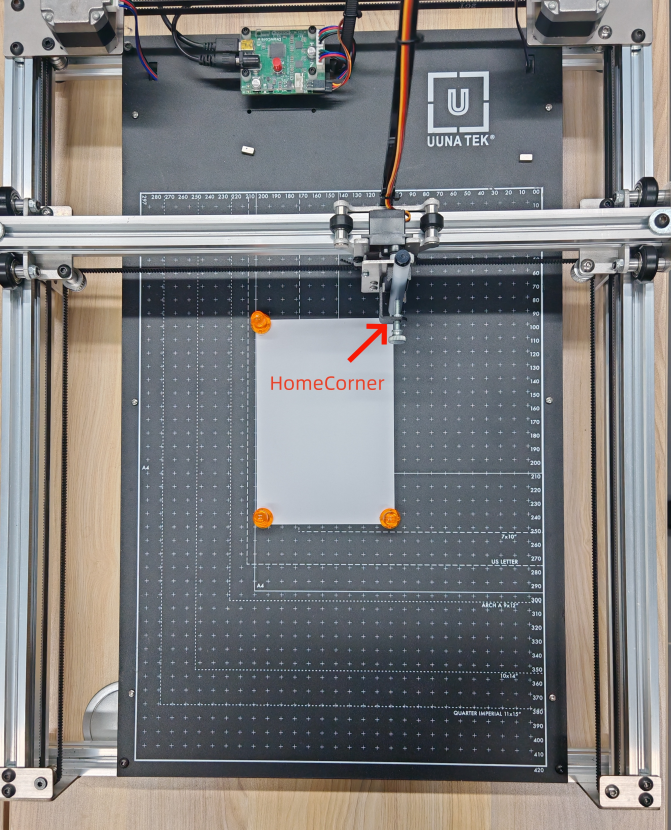

- 위 이미지와 같이 펜촉이 작은 용지의 오른쪽 상단 모서리에 오도록 펜 홀더를 손으로 부드럽게 이동시키십시오.
- 기계의 전원을 다시 켜면, 이 위치가 새로운 홈 코너로 설정되어 작동하게 됩니다.
- 모든 작업이 정렬되도록 하려면 이 위치에서부터 그림 그리기를 시작하십시오.
더 작은 용지
좌표계 설명
기계 좌표는 그림과 같습니다. 기계의 긴 축은 X축이고, 짧은 축은 Y축입니다.
Inkscape에서의 가로 및 세로 레이아웃 좌표는 다음 그림과 일치합니다:
⚠️ 주의: 스테퍼 모터의 손상을 방지하기 위해, 펜을 수동으로 이동시킬 때는 반드시 기계의 전원을 끈 상태에서만 작업하십시오.
빠른 참조 요약
| 사용 사례 | Home 코너 위치 | 지침 |
| 전체 용지 | 기계 베드의 오른쪽 상단 | 소프트웨어의 Home 버튼 사용 |
| 소형 용지 | 소형 용지의 오른쪽 상단 (수동 설정) |
전원 끄기 → 펜 이동 → 전원 켜서 원점 설정 |
