iDraw H 시리즈를 1.5m × 1.0m로 확장하는 방법: DIY 확장 가이드

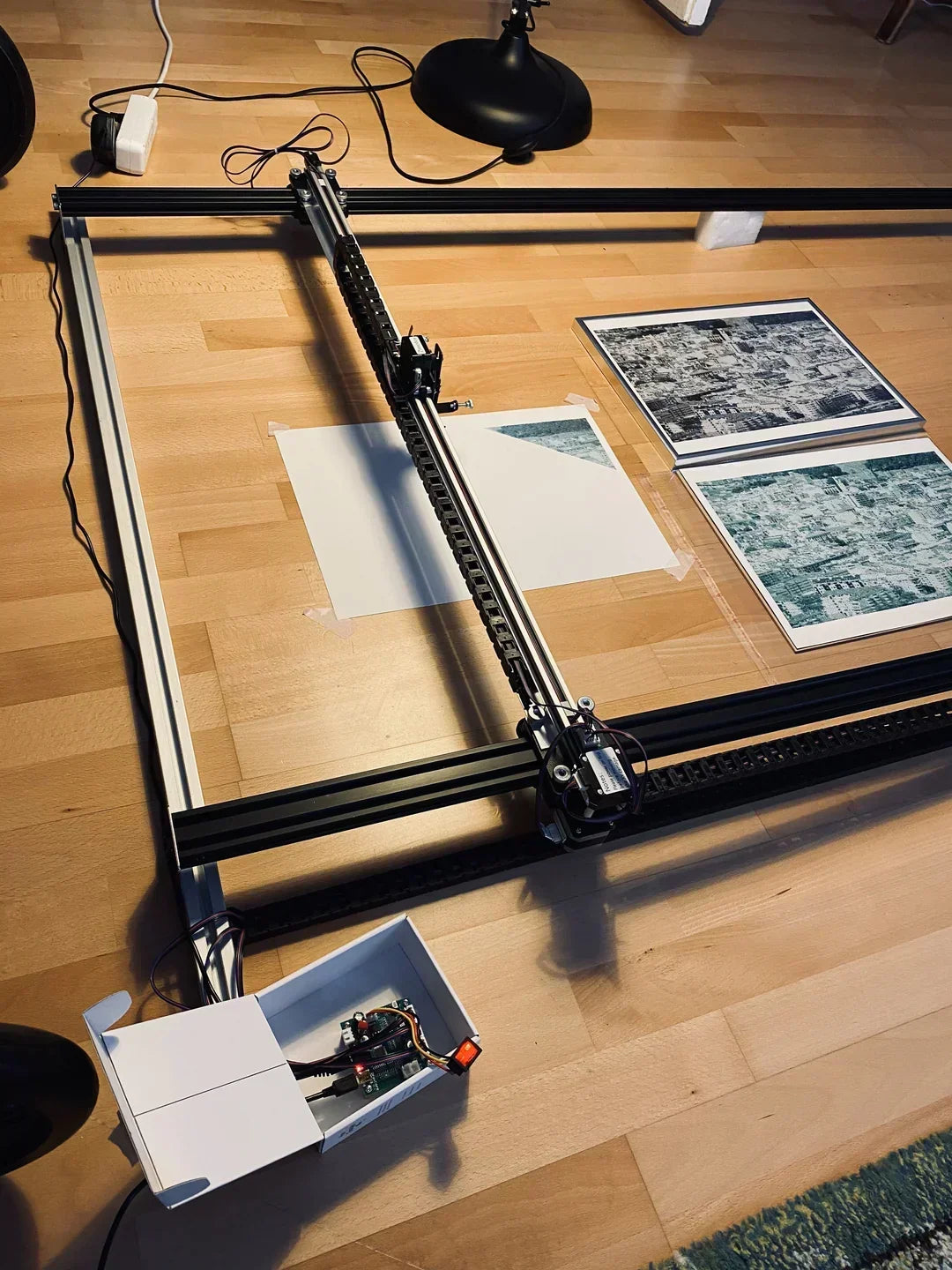

iDraw H-Version 확장: 1.5m × 1.0m DIY 펜 플로터 가이드

iDraw H Series (A3–A0)를 더 큰 작업 영역(예: 1.0m x 1.8m)으로 확장하는 방법을 알아보세요. 이렇게 기기를 개조할 경우 제조업체의 보증이 무효화될 수 있다는 점에 유의하세요.

재료 비용: 약 150€

필요한 재료

다음 재료는 iDraw H Series (A3–A0)를 1.5 x 1m 크기로 확장하기 위한 것입니다. 더 크게 확장하려는 경우 필요에 따라 길이를 조정하세요. 단, 지나치게 확장하면 레일 처짐 문제가 발생할 수 있습니다.

재료 수량 길이 예시 링크
Aluminum Profile V-Slot 2040 (5mm threaded Holes), Y-Axis 2개 1.5 m N/A
Aluminum Profile V-Slot 2020, X-Axis 1개 1 m N/A
Aluminum Profile 2020 또는 유사 제품, 두 Y-Axis 사이의 프레임 2개 1.2 m N/A
G2 Timing Belt width 6mm pitch 2mm 2개 5 m Amazon Link
Aluminum L-Profile (X-Axis의 Drag Chain용) 1개 1 m Amazon Link
Drag Chain 10x20 (Y-Axis) 2개 1 m Amazon Link
Drag Chain 10x15 (X-Axis) 1개 1 m Amazon Link
Nema 17 extension cords xh2.54 4 poles 3개 2 m Amazon Link
Nema 17 extension cords xh2.54 4 poles (Z-Axis용) 1개 3 m N/A
양면 테이프 몇 조각 N/A N/A

필요한 도구

  • Metal Saw (프로파일을 절단해야 하는 경우)
  • M5 Drill
  • iDraw와 함께 제공되는 도구 (육각 렌치 등)

단계별 가이드

1. iDraw H X-Axis 분해

  • 모든 케이블을 분리합니다.
  • X-Axis의 나사를 풉니다.
1. iDraw H X-Axis 분해
  • X-Axis를 분리합니다.
  • 모터 반대쪽에 있는 벨트 가이드를 느슨하게 풉니다.
1. iDraw H X-Axis 분해
  • 캐리지 플레이트를 느슨하게 풀고 프로파일에서 밀어 분리합니다.
1. iDraw H X-Axis 분해
  • Z-Axis 캐리지를 밀어서 분리합니다.
Z-Axis 캐리지를 밀어서 분리합니다.
  • Y-motor splitter의 나사를 풉니다.
Y-motor splitter의 나사를 풉니다.

2. 새로운 X-Axis 조립

  • 새로운 2020 프로파일을 준비하고 Y-motor splitter를 나사로 고정합니다.
  • 2m 케이블을 준비하여 OUT2에 연결합니다.
  • 케이블 홀더와 양면 테이프를 사용하여 케이블을 프로파일에 고정하고, 케이블이 평평하게 유지되도록 아래쪽에 양면 테이프를 붙입니다.

  • X-Axis 캐리지를 끼웁니다.
  • 캐리지 플레이트를 장착합니다.
  • 벨트 가이드를 장착하고 벨트가 팽팽하게 조여졌는지 확인합니다.
  • 타이밍 벨트를 설치하고 바인더를 사용하여 X 캐리지에 고정합니다.
Y-motor splitter의 나사를 풉니다.

3. H Y-Axis 분해

  • Y 모터를 밀어서 분리합니다.

4. 더 큰 Y-Axis 조립

  • 2040 프로파일을 준비하고 모터 중 하나를 끼웁니다.
  • 타이밍 벨트를 준비하여 한쪽에 고정합니다.
  • 모터를 통과하도록 벨트를 연결한 다음 반대쪽에 고정합니다.
  • 다음 동영상과 같이 캐리지가 부드럽게 움직이고 공회전하지 않는지 확인합니다.

  • 축 끝부분에 플레이트를 나사로 고정합니다 (M5 나사산 드릴을 사용하거나 알루미늄에 직접 드릴링).

5. 확장된 iDraw 조립

  • Y-Axis를 서로 평행하게 배치하고 남은 프로파일을 사용하여 양쪽 끝을 느슨하게 연결합니다 (X-Axis에 맞도록 필요한 만큼 조정합니다).
  • 준비한 X-Axis를 캐리지 위에 조심스럽게 올립니다 (Y-Axis를 움직여 맞춥니다).
  • X-Axis를 단단히 고정합니다.
  • 수평과 직각을 맞추려면 X-Axis를 한쪽으로 이동한 다음 해당 쪽의 Y-Axis를 고정합니다. 반대쪽도 동일하게 반복합니다.

6. 확장된 iDraw 배선 연결

  • Z-Axis 케이블을 더 짧은 Drag Chain을 통해 연결합니다.
  • X, Y, Z 모터 케이블을 더 긴 Drag Chain을 통해 연결합니다.
  • 모든 케이블을 올바르게 다시 연결합니다.
  • L-profile을 준비하여 X-Axis를 가로질러 설치합니다.
6. 확장된 iDraw 배선 연결
  • Drag Chain을 설치하고 캐리지에 고정합니다 (고정할 때 나사와 와이어를 사용합니다).
6. 확장된 iDraw 배선 연결

다른 이미지도 확인해 보세요:

다른 이미지도 확인해 보세요:
다른 이미지도 확인해 보세요:

중요 사항

  • 기기를 개조하면 제조업체의 보증이 무효화됩니다.
  • 개조 후에는 적절한 보정을 진행해야 합니다.
  • 조립할 때 항상 올바른 도구를 사용하고 안전 수칙을 준수하세요.
