iDraw H SE 펜 플로터는 정밀한 벡터 아트와 복잡한 레이어 디자인을 제작할 수 있는 강력한 장비입니다. 여러 객체가 서로 겹쳐 있는 디자인에서는 최종 출력물에 불필요한 선이 나타날 수 있습니다. 펜 플로터 숨은 선 제거 기능을 사용하면 채워진 객체에 가려진 경로를 제외하여 보다 깔끔한 결과물을 얻을 수 있습니다.
이 가이드에서는 Inkscape와 AxiDraw 확장 프로그램을 사용하여 iDraw H SE 펜 플로터 숨은 선 제거 기능을 설정하는 방법을 단계별로 설명합니다. 디자인 준비부터 기능 활성화, 미리보기, 최종 출력까지의 과정을 확인해 보세요.
1단계: 숨은 선 제거 기능 이해하기
숨은 선 제거 기능을 사용하면 채워진 도형에 가려지거나 겹쳐 있는 특정 경로를 iDraw H SE가 출력하지 않도록 설정할 수 있습니다. 여러 객체가 겹쳐 있는 복잡한 벡터 디자인을 작업할 때 특히 유용합니다.
예를 들어 Inkscape에서 여러 개의 반원이 서로 겹쳐 있는 디자인을 생각해 보겠습니다. 각 반원은 서로 다른 색상으로 채워져 있으며, 각각 스트로크 속성도 가지고 있습니다.
디자인을 일반적인 방식으로 출력하면 모든 스트로크가 그대로 그려집니다. 그 결과 각 반원의 선이 서로 어긋나게 나타날 수 있으며, 원래 디자인에서 의도한 겹침 효과를 제대로 표현하지 못하게 됩니다.
이때 숨은 선 제거 기능을 활성화한 다음 미리보기 기능을 사용하면 불필요하게 겹치는 선이 제거되어 원하는 시각적 효과를 확인할 수 있습니다.
2단계: AxiDraw 확장 프로그램 업데이트
iDraw H SE 펜 플로터에서 숨은 선 제거 기능을 사용하려면 AxiDraw 플러그인이 필요합니다. AxiDraw 소프트웨어는 다음 설치 가이드에서 다운로드할 수 있습니다.
Inkscape에 설치된 AxiDraw 확장 프로그램이 3.9 또는 그 이상의 버전인지 확인하세요. 숨은 선 제거 기능은 AxiDraw 3.9 버전에서 추가되었습니다.
3단계: 디자인 준비하기
Inkscape와 같은 벡터 편집 프로그램에서 먼저 작업할 디자인을 준비합니다.
경로가 표시되지 않도록 할 영역을 표시하기 위해 채우기(Fill)가 적용된 도형을 사용합니다. 이 방법은 특정 요소가 다른 객체 뒤에 가려져야 하는 복잡한 디자인을 제작할 때 유용합니다.
4단계: 숨은 선 제거 기능 설정하기
AxiDraw 소프트웨어를 열고 숨은 선 제거 기능을 활성화합니다. 이 기능은 기본적으로 꺼져 있으므로 사용하기 전에 직접 활성화해야 합니다.
1. 숨은 선 제거 활성화
AxiDraw Control에서 Options → Advanced 설정으로 이동한 다음 hidden-line removal 옵션을 활성화합니다.
2. 적용 조건 확인
숨은 선 제거 기능을 활성화하면 스트로크 속성이 있고 채워진 객체에 가려지지 않은 경로만 출력됩니다.
스트로크가 없는 객체와 채워진 영역 뒤에 위치한 경로는 출력에서 제외됩니다.
예를 들어 아래의 반원은 색상으로 채워져 있지만 스트로크가 없기 때문에 최종 출력에서는 그려지지 않습니다.
팁: 미리보기 기능으로 생성된 파란색 경로는 클릭하여 선택할 수 있습니다. 필요한 경우 해당 경로를 드래그하여 삭제할 수도 있습니다.
5단계: 미리보기 및 세부 조정

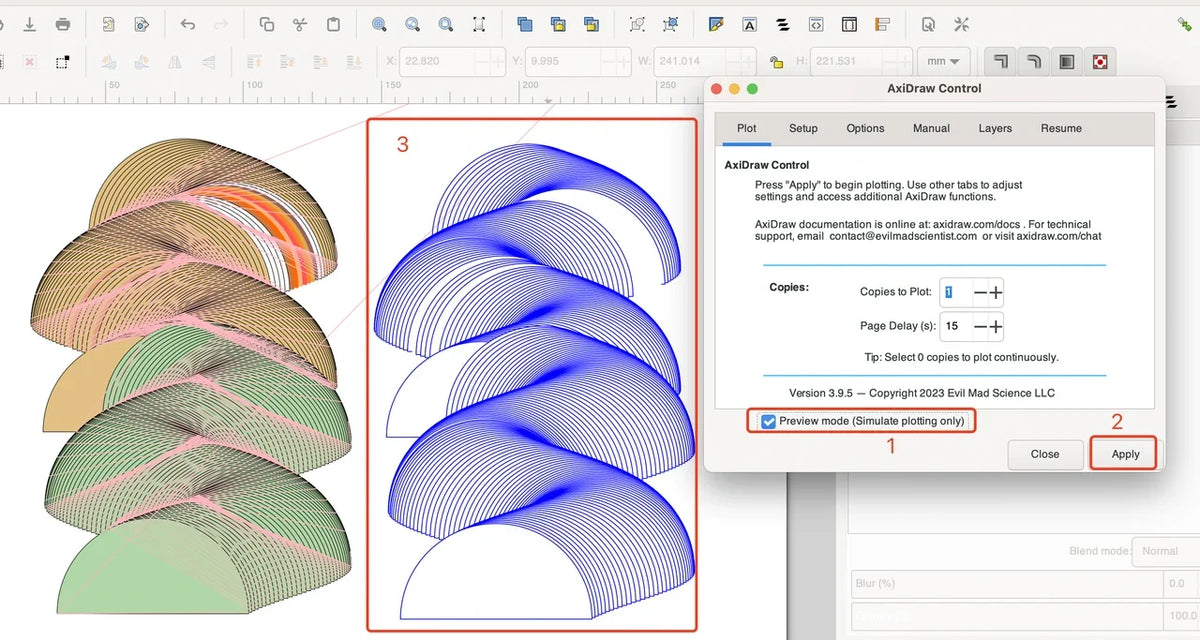

실제 출력하기 전에 미리보기 모드(Preview Mode)를 사용하여 결과를 확인합니다.
숨은 선 제거가 예상대로 적용되었는지 확인하고, 필요한 경우 Inkscape 디자인의 채우기(Fill)와 스트로크(Stroke)를 조정하여 원하는 결과를 얻습니다.
미리보기 단계에서 출력될 경로를 먼저 확인하면 최종 작업을 시작하기 전에 필요한 부분을 수정할 수 있습니다.
6단계: 디자인 출력하기
미리보기 결과가 만족스러우면 iDraw H SE 펜 플로터를 사용하여 디자인을 출력합니다.
최종 출력 결과는 아래와 같습니다.
요약
펜 플로터 숨은 선 제거 기능은 여러 객체가 겹쳐 있는 복잡한 벡터 디자인에서 불필요한 선을 제거하고 더욱 깔끔하고 정확한 출력 결과를 만드는 데 도움이 됩니다.
iDraw H SE 펜 플로터에서는 Inkscape에서 디자인을 준비한 후 AxiDraw 확장 프로그램을 사용하여 숨은 선 제거 기능을 활성화할 수 있습니다. 이후 미리보기에서 생성되는 경로를 확인하고 필요한 부분을 조정한 다음 최종 출력을 진행하면 됩니다.
위의 6단계를 따라 하면 레이어가 겹쳐 있는 디자인에서 불필요한 숨은 경로를 효과적으로 제거하고 더욱 깔끔한 결과물을 제작할 수 있습니다.
