참고: 이 기능은 현재 iDraw 1.0 및 iDraw H SE 펜 플로터에서만 사용할 수 있습니다. 다른 버전에 대한 새로운 가이드는 추후 제공될 예정입니다.
Python 3.12를 활용하면 iDraw 1.0 및 iDraw H SE 사용자가 자동 드로잉과 기기 제어 작업을 더욱 유연하게 설정할 수 있습니다. Python을 기기와 연동하면 드로잉 작업을 자동화하고, 플로팅 작업의 매개변수를 조정하며, 작업 순서를 사용자의 필요에 맞게 설정할 수 있습니다.
이 가이드에서는 iDraw 1.0 및 iDraw H SE 펜 플로터에서 Python 3.12 iDraw 제어를 설정하는 방법을 설명합니다. 또한 불필요하거나 겹치는 선을 제거하여 보다 깔끔한 드로잉 결과를 얻을 수 있는 Pyclipper 숨은선 제거 기능도 함께 소개합니다.
세밀한 디자인, 기술 도면 또는 생성형 아트를 작업하는 사용자에게 Python 제어 기능은 더욱 다양한 작업 설정을 제공합니다. 여기에 Pyclipper 숨은선 제거 기능을 함께 사용하면 최종 드로잉 결과의 선을 보다 명확하게 표현할 수 있습니다.
아래 가이드에서는 Python 3.12 설정부터 필요한 구성 파일 수정, iDraw Control Plugin 설치, 숨은선 제거 기능 활성화까지 전체 과정을 단계별로 안내합니다.
1단계: iDraw 제어를 위한 Python 3.12 설정
시작하기 전에 컴퓨터에 Python 3.12가 설치되어 있는지 확인하세요. Python 공식 웹사이트에서 프로그램을 다운로드하여 설치할 수 있습니다.
원본 테스트에 사용된 Windows 시스템에서는 Python 설치 경로가 다음과 같았습니다.
C:\Python312\pythonw.exe
python-interpreter 값은 pythonw가 설치된 위치를 지정해야 합니다.

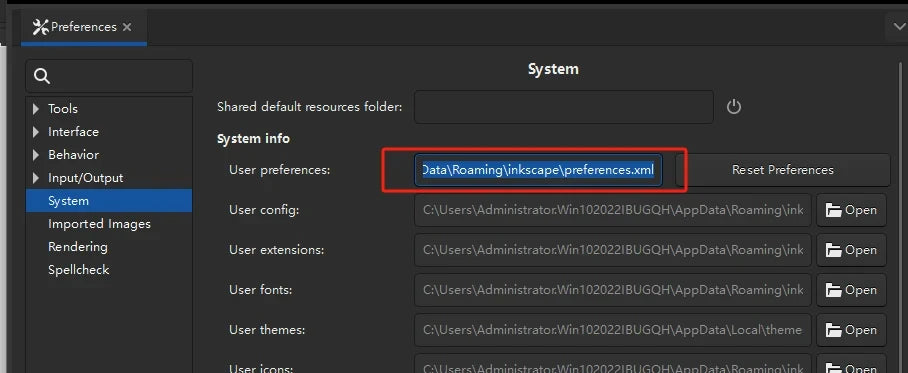

Python 3.12를 사용하여 iDraw 1.0 및 iDraw H SE 펜 플로터를 제어하려면 먼저 필요한 구성 파일을 수정해야 합니다. 특히 preferences.xml 파일을 열고 Python 인터프리터 경로를 설정합니다.
다음과 같이 확장 프로그램 설정을 입력합니다.
id="extensions"
python-interpreter="C:\\Python312\\pythonw.exe"
이 설정을 통해 기기가 Python 3.12를 사용하여 명령을 실행할 수 있습니다. 설정이 완료되면 iDraw 1.0에서 사용자 지정 스크립트를 받아 실행할 수 있으며, 드로잉 작업을 더욱 세밀하게 제어할 수 있습니다.
2단계: iDraw Control Plugin 설치
Python 인터프리터 설정을 완료한 후에는 iDraw Control Plugin을 설치해야 합니다.
이 플러그인은 Python과 iDraw 1.0 및 iDraw H SE 기기 사이의 연결 역할을 하며, 스크립트를 통해 전달되는 명령을 기기가 해석하고 실행할 수 있도록 합니다.
플러그인을 설치하면 시스템에서 사용할 수 있으며, 이를 통해 플로터를 제어할 수 있습니다.
이 플러그인을 사용하면 드로잉 작업을 자동화하고, 플로팅 매개변수를 설정하며, 기기의 작업을 실시간으로 조정할 수 있습니다.
예를 들어 여러 디자인이나 도면을 한 번에 작업하는 경우 Python을 사용하여 iDraw 1.0 및 iDraw H SE 펜 플로터의 속도, 이동 경로 및 작업 타이밍을 제어할 수 있어 전체 드로잉 작업을 보다 효율적으로 진행할 수 있습니다.
3단계: Pyclipper 숨은선 제거 기능 활성화
Python 제어를 통해 사용할 수 있는 또 하나의 중요한 기능은 숨은선 제거입니다. 이 기능은 불필요하거나 겹쳐 있는 선을 제거하여 최종 드로잉을 더욱 깔끔하고 정확하게 표현하는 데 도움을 줍니다.
Pyclipper 숨은선 제거 기능을 사용하려면 먼저 터미널에서 pyclipper 라이브러리를 설치해야 합니다.
pip install pyclipper
pyclipper 라이브러리는 드로잉에서 숨은선을 관리하고 제거하는 데 사용되며, 보이는 선만 플로팅되도록 하는 데 도움을 줍니다.
이 기능은 시각적인 명확성이 중요한 기술 도면이나, 선이 서로 겹치면서 최종 결과를 복잡하게 만들 수 있는 세밀한 아트워크에 활용할 수 있습니다.
pyclipper를 설치한 후에는 Python 스크립트에서 숨은선 제거 기능을 활성화할 수 있습니다. 이를 통해 iDraw 1.0 및 iDraw H SE 펜 플로터의 드로잉 결과를 더욱 세밀하게 조정할 수 있습니다.
건축 도면, 엔지니어링 다이어그램 또는 복잡한 생성형 아트 작업을 진행하는 경우에도 숨은선 제거 기능을 사용하면 드로잉을 보다 명확하게 표현하고 불필요한 후처리 작업을 줄이는 데 도움을 받을 수 있습니다.
요약
이 가이드에서는 iDraw 1.0 및 iDraw H SE 펜 플로터에서 Python 3.12 iDraw 제어를 사용하는 방법을 살펴보았습니다.
전체 과정은 다음 세 가지 주요 단계로 구성됩니다.
-
preferences.xml파일에서 Python 3.12 인터프리터를 설정합니다. - iDraw Control Plugin을 설치합니다.
-
pyclipper라이브러리를 설치하여 숨은선 제거 기능을 활성화합니다.
Python 3.12는 드로잉 작업을 더욱 유연하게 설정할 수 있도록 지원하며, Pyclipper 숨은선 제거 기능은 최종 결과에서 불필요한 요소를 제거하는 데 도움을 줍니다.
이러한 기능을 함께 활용하면 iDraw 1.0 및 iDraw H SE 펜 플로터 사용자는 드로잉 작업을 보다 세밀하게 제어하고, 복잡한 아트워크와 기술 도면에서 더욱 깔끔한 결과를 얻을 수 있습니다.
