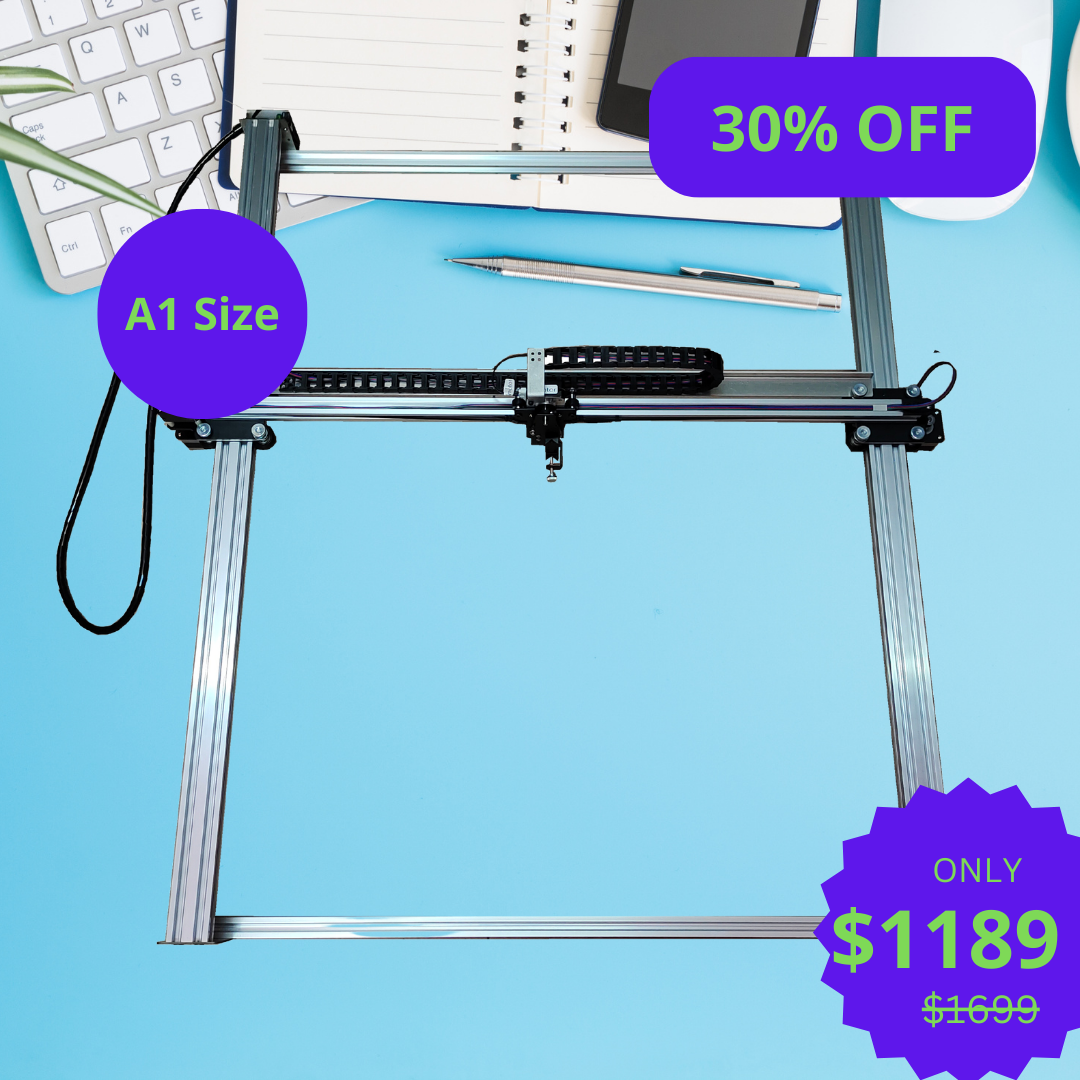

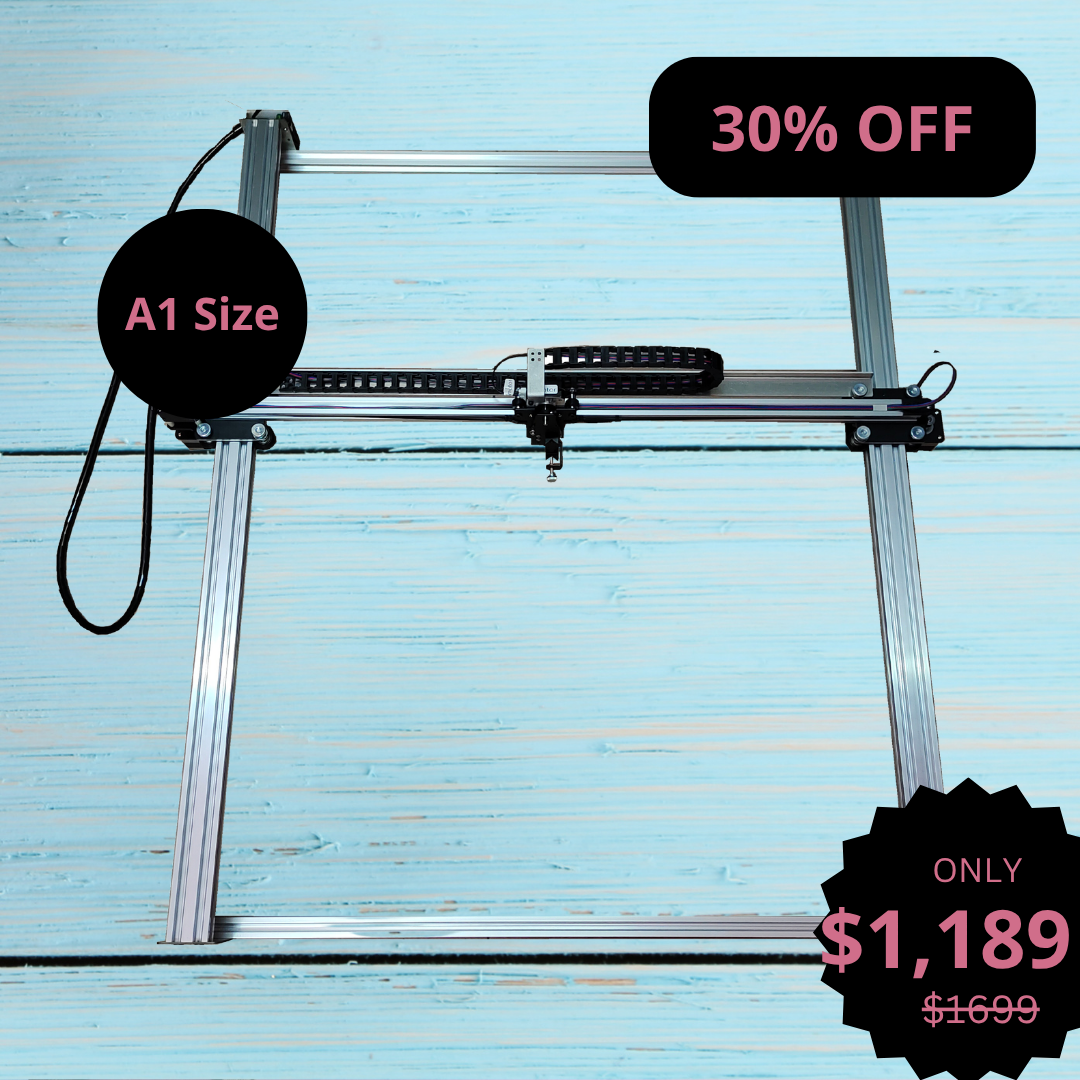

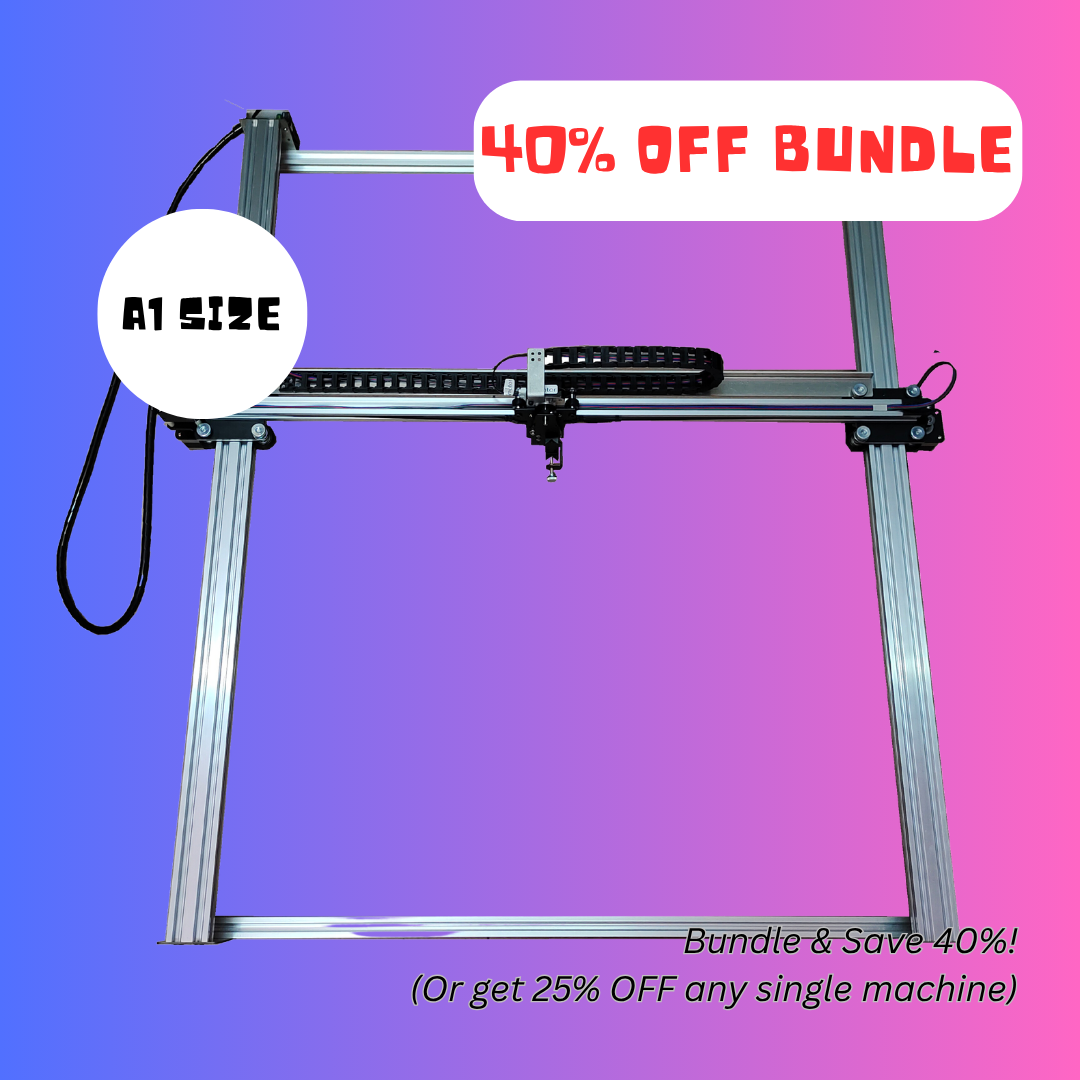

iDraw H A1 대형 플로터 드로잉 로봇 펜 플로터 드로잉 머신 필기구 서명기 | UUNA TEK

iDraw H A1 대형 플로터 드로잉 로봇 펜 플로터 드로잉 머신 필기구 서명기 | UUNA TEK

$1,189.00 USD
$1,699.00 USD $1,189.00 USD
할인 품절
배송료는 결제 시 계산됩니다.
플러그

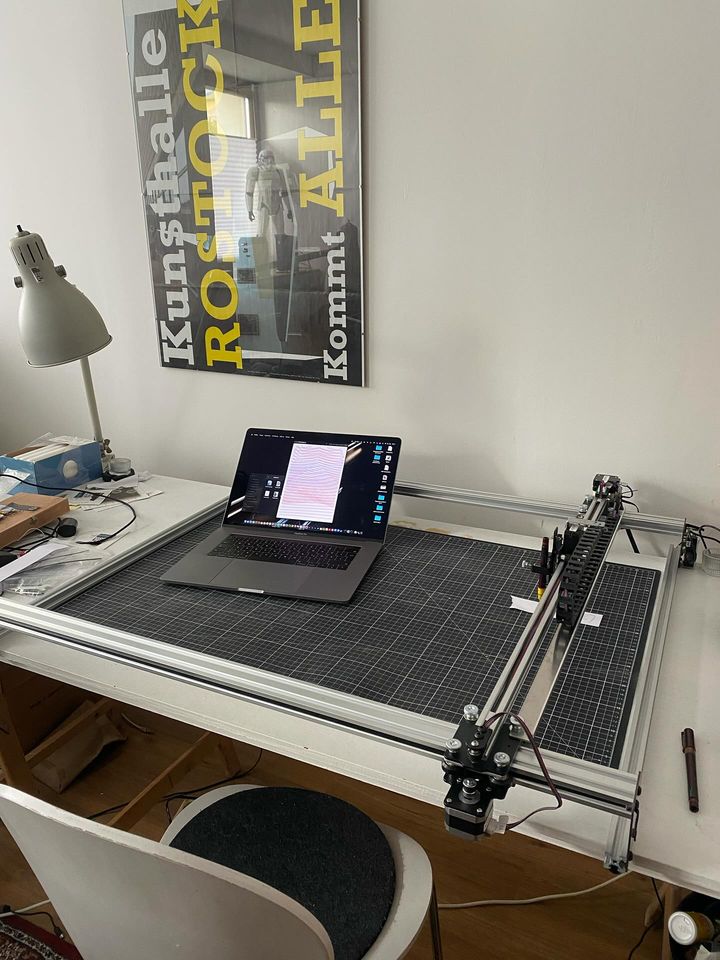

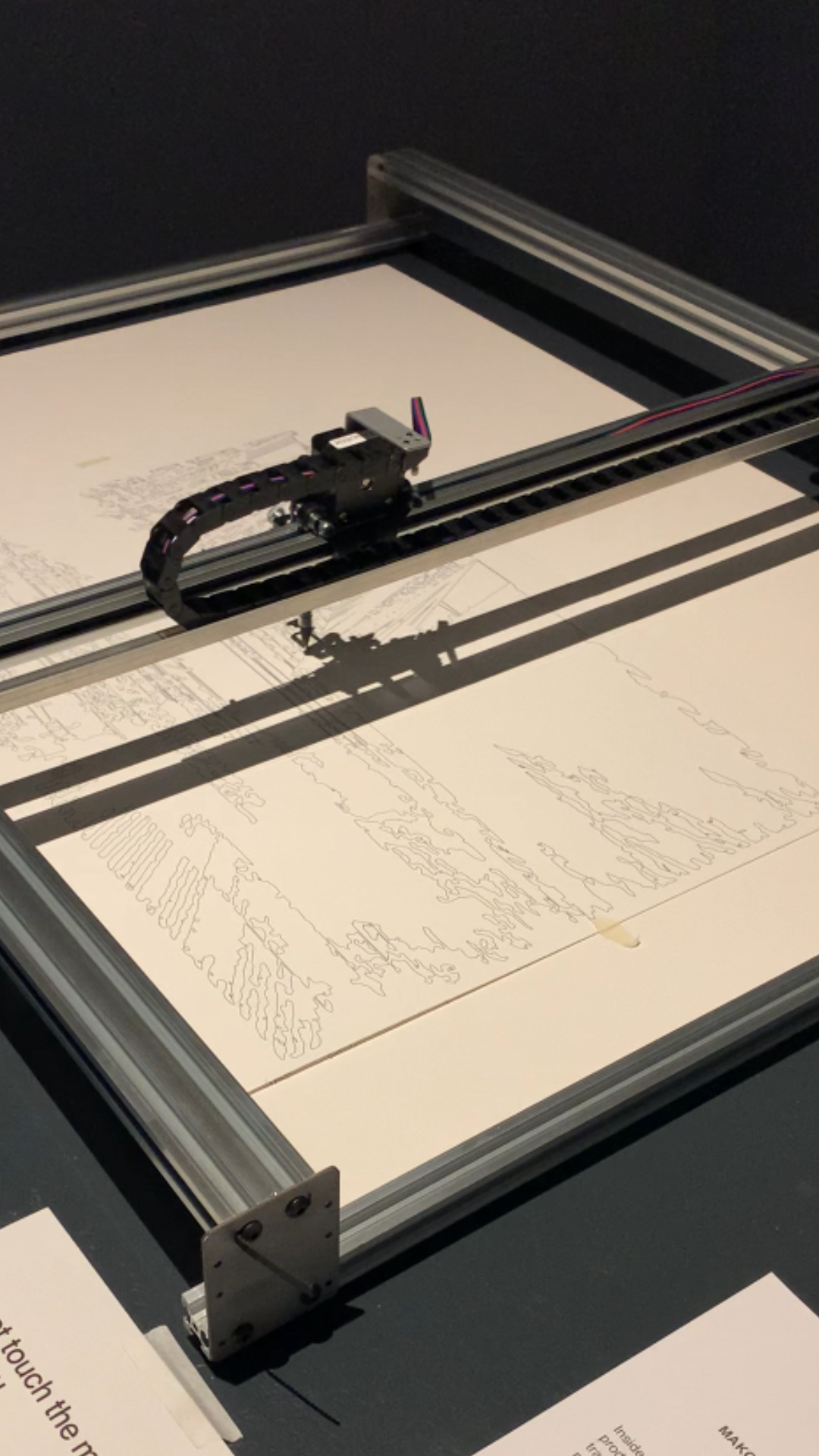

대규모 예술 작품 제작 및 디자인 프로젝트를 위한 최고의 솔루션인 iDraw H A1 대형 플로터 드로잉 로봇 펜 플로터 드로잉 머신 필기구 서명기 | UUNA TEK을 소개합니다. 이 특수 기계는 생성 예술, 민족 의상 디자인, 가방 가죽 마킹, 기계 제품 보조 라인 제도, 수공예품 접는 라인 프레스 등 다양한 작업에 적합합니다.

본 버전에는 받침대가 포함되어 있지 않습니다. 감사합니다.

전체 세부 정보 보기

고정밀 중대형 포맷 펜 플로터를 찾고 계신가요?

iDraw H A1은(는) 드로잉, 손글씨, 레이저 조각에 정밀함, 다재다능함, 신뢰성을 제공합니다. 다음에 이상적입니다:

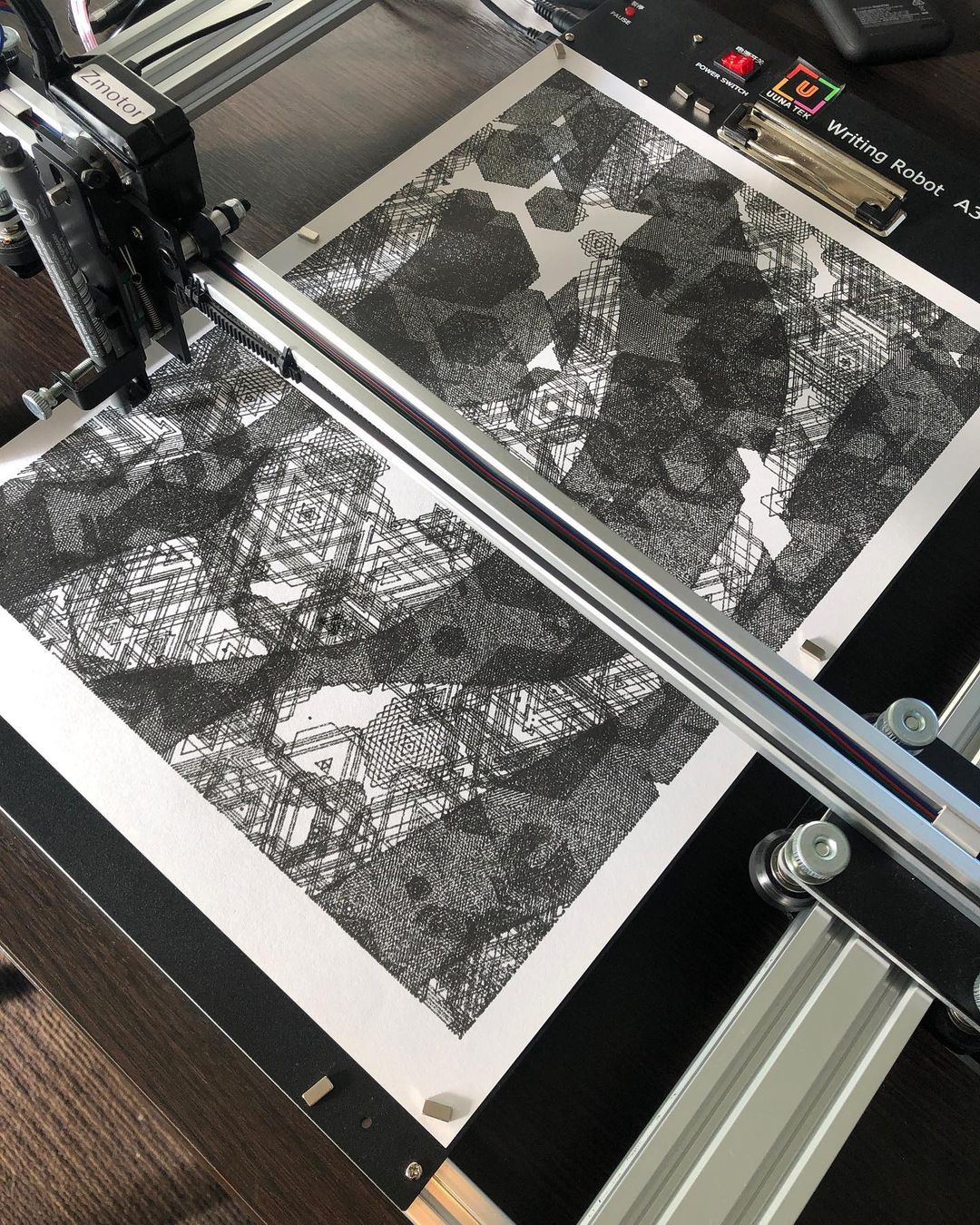

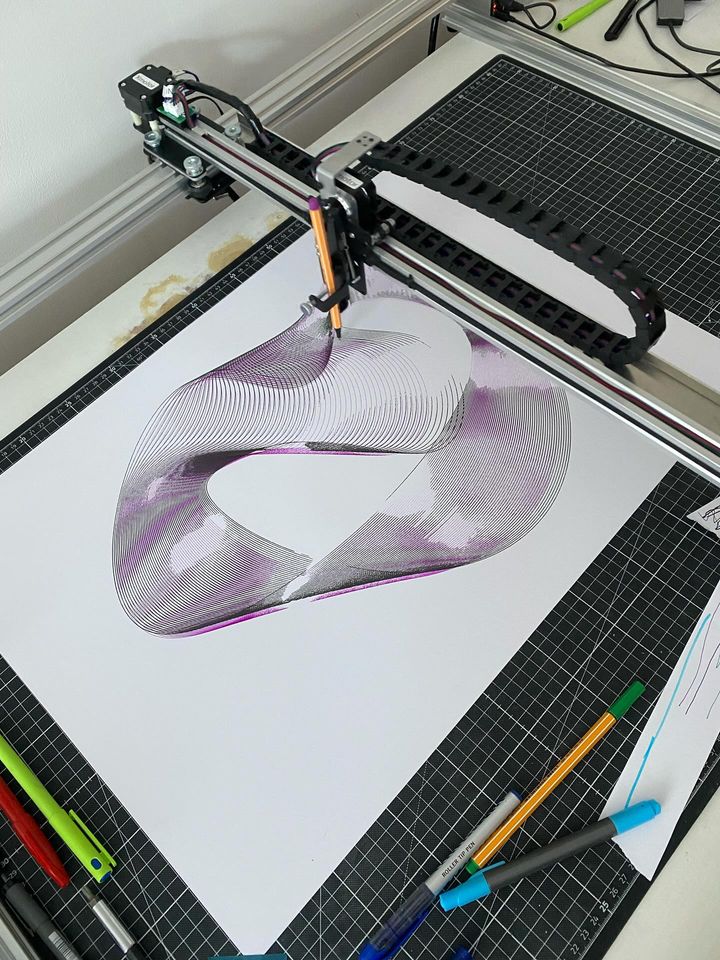

  • 생성 예술
  • 서예
  • 기계 제도
  • 수공예 및 가죽 마킹

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

주요 기능

  • 드래그 체인 기술

    혁신적인 드래그 체인 메커니즘 덕분에 고속에서도 끊김 없는 드로잉을 경험할 수 있습니다. 이는 모든 획마다 부드러운 작동과 정밀한 출력을 보장합니다.

  • 수직 장착 기능

    다용도로 설계된 iDraw H는 수직으로 손쉽게 장착할 수 있어 대형 예술 작품을 쉽고 정밀하게 제작할 수 있습니다.

  • 최대 사이즈 옵션:

    A2, A1 또는 A0 크기 중에서 선택할 수 있으며, 당신의 가장 웅장한 아이디어를 실현할 충분한 공간이 있습니다. A0 버전은 인상적인 33.1 x 46.8인치 크기로 무한한 창의적 자유를 제공합니다.

  • 강력한 스테퍼 모터

    4개의 42 스테퍼 모터가 장착되어 있으며(A1/A0 사이즈의 경우 더 많이 탑재됨), 대형 플롯 작업 시에도 안정적인 성능을 보장합니다.

  • 비교할 수 없는 속도

    UUNA TEK H 버전은 0-12,000MM/MIN의 필기 속도로 브랜드를 특징짓는 동일한 정밀도를 유지하면서 창작 프로젝트를 신속하게 처리합니다.

  • 포괄적인 소프트웨어 지원

    Windows 7/8/10/11 이상(Inkscape), Mac OS(글쓰기 및 드로잉용 Inkscape, 레이저 조각용 Lightburn) 및 Linux와 호환되어 필요한 도구를 항상 사용할 수 있도록 보장합니다.

  • 정밀성을 위해 제작됨

    Y축 정밀도 0.01mm, X축 정밀도 0.01mm의 기계적 정밀도를 갖춘 UUNA TEK H 버전은 완벽함의 구현입니다.

  • 사용자 친화적인 연결성

    USB 또는 블루투스를 통해 원활하게 연결할 수 있어 모든 사용자에게 다재다능하고 쉽게 접근할 수 있습니다.

  • 세계 수준의 프레임 소재

    알루미늄 프로파일과 강판이 혼합되어 제작되어 내구성과 수명이 보장됩니다.

  • 적응형 전원

    넓은 전압 범위(110V-220V)에서 작동하므로 어디에 있든 즉시 사용할 수 있습니다.

  • 다양한 레이저 옵션

    목각, 플라스틱, 가죽, 종각 조각용 레이저 헤드를 500mW에서 15W까지 선택할 수 있습니다.

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

알림

UUNA TEK® H A0/A1/A2는 베이스가 없는 UUNA TEK® H A3 펜 플로터의 파생 제품으로, 더 넓은 플로팅 면적을 위해 특별히 재설계되었습니다. 캐리지가 개선되었음에도 불구하고, 이 대형 모델은 일반적으로 표준 UUNA TEK® H A3보다 느린 속도로 작동해야 동일한 품질을 얻을 수 있습니다.
배송 비용과 파손 위험을 줄이기 위해 이 모델들은 부분 분해된 상태로 배송되며, 중국에 위치한 당사 제조 공장에서 직접 발송합니다. 배송 비용이 높기 때문에 반품 및 환불은 받지 않지만, 불량 부품에 대해서는 무상 교체를 제공하여 정상 작동하도록 보장합니다. 품질 문제로 해결이 불가능한 경우에만 전액 환불을 제공합니다.
수입세는 해당 국가 관세청에서 부과됩니다.
이 기기들은 매우 크며 주문 생산 방식으로 제한적으로 생산되므로, 생산에는 최소 한 달, 배송에는 최소 5~10영업일이 소요됩니다. 주문 후 uunatek@gmail.com으로 이메일을 보내 모든 사항을 확인해 주시기 바랍니다.
기기가 클수록 편차가 커진다는 점에 유의하십시오. A2~A0 기기는 X축에서 최대 0.5mm, Y축에서 최대 0.6mm의 편차가 발생할 수 있습니다. 장거리 국제 배송으로 인해 운송 중 벨트 컨베이어 또는 기타 부품이 느슨해질 수 있습니다.
이를 허용할 수 없다면 A3 사이즈와 같은 소형 기기 또는 UUNA TEK 3.0 대형 기기를 선택하는 것을 권장합니다. 이 경우 기기 수령 후 아래 온라인 회의를 통해 원격으로 기기를 조정하거나 https://calendly.com/uunatek/idraw-support, https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s에서 유튜브 설명 영상을 시청할 수 있습니다.
동시에 소프트웨어 설정에서 왕복 이동을 허용할 경우 편차가 증가할 수 있습니다.
이 경우 다음을 권장합니다.
1. 가능한 낮은 속도로 작성하고 기본 권장 드로잉 속도인 2000mm/min을 사용하십시오.
2. 자동 최적화 기능을 켜지 않고 왕복 이동을 허용하여 편차를 줄이십시오.
3. X축을 이미지의 중심축으로 사용하십시오.
4. 속건성 펜을 사용하십시오.
5. 드로잉 용지를 사용하고 용지를 고정하십시오.
6. 작품이 너무 복잡하지 않도록 하십시오. 정말 복잡한 경우 여러 부분으로 나누어 그리는 것을 권장합니다.

사양

마더보드: Drawcore V2.0
펌웨어: GRBL 호환
애드온: UUNA TEK® 2.0 컨트롤
프레임 소재: 알루미늄 프로파일 + 강판
작업 영역: A2:(16.5 x 23.4인치), A1:(23.4 x 33.1인치), A0:(33.1 x 46.8인치)
모터: 4*42 스테퍼 모터(A1/A0 사이즈는 추가 스테퍼 사용 가능)
기계적 정밀도: Y:0.01mm, X:0.01mm
필기 속도: 0-12,000MM/분(A3 사이즈보다 느림)
보드 레이트: 115200 - 921600(기본값: 115200)
입력 형식: JPG, JPEG, PNG, BMP, SVG 등
입력 전압: 110V-220V(호환)
전원 어댑터 출력: 12V / 1A
작동 온도: -20℃-50℃
제품 크기: A0: 51.4 x 44.1 x 6.1인치, A1: 37.4 x 34.5 x 6.1인치, A2: 27.8 x 27.4 x 6.1인치
순중량: A0 14파운드, A1 11파운드, A2 9파운드
포장 크기: A0(53X7.4X7.4인치), A1(39X7.8X6.7인치), A2(29X7X7인치)
포장 중량: A0 15파운드, A1 12파운드, A2 10파운드
리미트 스위치: Y
펜 각도 조절: 70-90도
연결 방식: USB, 블루투스
지원 OS 및 소프트웨어: Windows 7/8/10/11 이상(Inkscape), Mac OS(필기 및 드로잉용 Inkscape, 레이저 조각용 Lightburn), Linux

포장 명세서

1개 UUNA TEK iDraw H A2/A1/A0 펜 플로터
1개 공구 키트
1개 빠른 시작 가이드
1개 감사 카드

소프트웨어

여기에서 잉크스케이프 소프트웨어 및 확장 파일을 다운로드하세요>>>.

Windows, Mac, Linux용 소프트웨어는 물론 하드웨어 조립 가이드 및 소프트웨어 설치 관련 상세 내용을 확인하실 수 있습니다.

고급 기능이 필요한 분들께:

1. 그래프 파일 저장 기능이 필요한 분은 이 버전을 다운로드하십시오>>>

2. 메일 병합 기능이 필요한 분,

Windows: 이 버전을 다운로드하십시오>>>

Mac 또는 Linux는 이 버전을 다운로드하십시오>>>

3. 레이저 기능이 필요한 분은 이 버전을 다운로드하십시오>>>

4. 프로그래밍 기초가 있고 원본 매개변수를 조정하여 속도 제한을 깨고 싶다면 어떻게 해야 하나요? 이 버전을 다운로드하십시오>>>

튜토리얼

여기에서 iDraw H A0/A1 사이즈 기계용 조립, 벨트 조정, 레이저 헤드 설치를 포함한 대형 펜 플로터 동영상 강좌를 확인하세요>>>

기타 강좌:

UUNA TEK® 1.0 펜 플로터는 여기에서 동영상 강좌를 확인하세요>>>

UUNA TEK® 2.0 펜 플로터는 여기에서 동영상 강좌를 확인하세요>>>

UUNA TEK® H 펜 플로터는 여기에서 동영상 강좌를 확인하세요>>>

소프트웨어는 여기에서 동영상을 확인하세요>>>

레이저 기능은 여기에서 동영상 강좌를 확인하세요>>>

정책

배송 정책: 모든 주문은 영업일 기준 48시간 이내에 처리됩니다. 모든 소포는 중국 창고 또는 아마존 창고에서 DHL/UPS/USPS를 통해 배송되며, 목적지까지 영업일 기준 5~7일이 소요됩니다. 판매 시즌 중에는 지연이 발생할 수 있습니다. 전체 정책은 여기에서 확인하세요>>>

반품 정책: 모든 제품에 대해 1년 보증 서비스를 제공합니다. 품질 문제 또는 배송 중 파손 발생 시에만 무상 반품 및 환불이 제공됩니다. 반품 전 support@uunatek.com으로 문의해 주세요. 전체 정책은 여기에서 확인하세요>>>

Feature iDraw H (A2 / A1 / A0) UUNA TEK 3.0 (A2 / A1 / A0)
Working / Drawing Area A2: 16.5 × 23.4 in
A1: 23.4 × 33.1 in
A0: 33.1 × 46.8 in 		A2: 594 × 420 mm
A1: 841 × 594 mm
A0: 1189 × 841 mm
Frame / Build Materials Aluminum profile + steel plate Q235 carbon steel + aluminum alloy
Motors 4 × 42-stepper motors (more for A1 / A0) X: 42-stepper, Y: 42/57-stepper, Z: 42-stepper
Mechanical Precision / Repeat Accuracy 0.01 mm (X & Y) ± 0.1 mm – 0.02 mm
Maximum / Nominal Speed (Writing) 0 – 12,000 mm/min - High-speed: up to 20,000 mm/min (X/Y/Z)
- Default drawing: 12,000 mm/min
- Silent mode: up to 10,000 mm/min
Motherboard / Firmware / Control Drawcore V2.0; GRBL compatible Custom GRBL-board
Connectivity USB, Bluetooth USB (default), WiFi (default), SD‑card offline(default)
Software / Supported Formats JPG, PNG, SVG, etc.
Inkscape (Windows/Mac), Lightburn (laser) Formats: SVG, DXF, JPG, PNG, BMP, PDF 		UUNA TEK 3.0 App, Inkscape, UGS, Lightburn, LaserGRBL
Formats: SVG, DXF, JPG, PNG, BMP, PDF
Input Voltage / Power 110V–220V input; adapter 12V / 1A AC 110V–230V input; DC 12V or 24V output
Operating Temperature –20°C to +50°C –20°C to +55°C
Net Weight A2: ~ 9 lb
A1: ~ 11 lb
A0: ~ 14 lb 		A2: ~ 17.5 kg
A1: ~ 32 kg
A0: ~ 48 kg
Pen / Pen Holder Adjustable angle: 70°–90°, supports pens up to 16 mm width Adjustable angle: 0°–90°, supports pens up to 17.5 mm width
Laser Options Supports 500 mW to 15 W heads 10 W laser head
Mounting / Orientation Supports vertical mounting All-in-one ready-to-run; vertical mounting not recommended
Accuracy / Deviation Warning Potential deviation after shipping: up to 0.5 mm (X), 0.6 mm (Y) —
Noise / Operation No specific decibel info Operates under ≈ 60 dB (silent guide rails + drive)

자주 묻는 질문

1. 최상의 결과를 얻으려면 어떤 펜과 종이를 추천하시나요?

정밀한 선을 그리기 위해 로트링 이소그래프 0.4mm 펜에 로트링 블랙 잉크를 사용하는 것을 권장합니다. 용지는 493mm × 610mm 브리스톨 용지가 긁힘을 최소화하는 매끄러운 표면을 제공하여 효과적입니다.

2. 펜이 종이를 긁는 것을 방지하는 방법은 무엇인가요?

iDraw의 펜 리프트 메커니즘에는 과도한 압력을 가하는 스프링이 포함되어 있습니다. 상단 스프링을 제거하면 압력이 약 181g에서 약 80g으로 감소하여 Axidraw 플로터의 중력 기반 압력을 모방합니다. 하단 나사만 조절하는 것으로는 충분하지 않습니다. 사용자들은 이 조정을 통해 긁힘 현상이 사라졌다고 확인했습니다.

3. 플로팅에는 얼마나 시간이 걸리며 어떤 속도 설정이 사용되나요?

6000mm/min 속도로 상세한 A1 크기의 플롯 작업에는 3~4시간이 소요되었습니다. 플로터파일즈 옵티마이저와 같은 경로 최적화 도구를 사용하면 시간을 단축할 수 있었지만, 사용자는 이동 경로를 최적화하지 않고 맞춤 G코드를 스트리밍했습니다.

4. Inkscape 플러그인 없이 iDraw를 제어할 수 있나요?

네. iDraw는 GRBL 기반 컨트롤러(수정된 "DrawCore")를 사용합니다. 사용자는 Universal Gcode Sender(UGS) 또는 맞춤형 파이썬 스크립트와 같은 도구를 통해 GCode를 직접 전송할 수 있습니다. 참고:

  • iDraw는 G2/G3 호 명령을 지원하지 않으며, 곡선은 폴리라인으로 변환해야 합니다.
  • 좌표계는 조정이 필요할 수 있습니다(예: Y축 반전).

5. 대형 플롯에서 정확성을 확보하고 흔들림을 방지하는 방법은 무엇인가?

기계를 교정하십시오: 벨트를 조이고 축을 정렬한 다음 그랩 스크류를 조절하십시오.
부드러운 곡선을 위해 고해상도 폴리라인(예: 0.25mm 간격)을 사용하십시오.
iDraw의 H-프레임 설계는 A1과 같은 대형 포맷에서 안정성을 향상시킵니다.

6. 내 자동 홈 기능이 제대로 작동하지 않는 이유는 무엇인가요?

Auto Home 사용을 위한 몇 가지 팁은 다음과 같습니다.
1. 접점 스위치 케이블이 올바르게 연결되었는지 확인하고 다음 가이드를 따르세요:
https://www.youtube.com/watch?v=5B4nb2k6eAc
2. X축 트롤리를 수동으로 가장 왼쪽으로 이동한 후 X축 접점 스위치에 부딪히는지 확인하세요.
3. Y축 트롤리를 수동으로 가장 뒤쪽으로 이동한 후 Y축 접점 스위치에 부딪히는지 확인하세요.
4. 케이블이 XY 트롤리에 끼이지 않도록 적절히 정리하세요. Z축 케이블 정리 방법은 다음 가이드를 확인하세요:
https://www.youtube.com/watch?v=LTwPYPh3rdE

7: 빨간 버튼을 눌러 기계가 멈췄을 때 어떻게 해야 하나요? 플롯을 다시 시작할 수 있나요?

네, 빨간색 비상 정지 버튼을 누른 후 작업을 다시 시작할 수 있습니다. 버튼을 누르면 기계가 일시 정지되고 추가 명령을 기다립니다. 계속 진행하는 방법은 다음과 같습니다:
1. Inkscape 소프트웨어를 엽니다.

2. 확장 기능 메뉴로 이동합니다.

3. 다시 시작 섹션을 찾습니다.

4. 처음부터 다시 시작하거나 정지된 지점부터 계속 진행하려는지에 따라 홈 위치에서 다시 시작 또는 정지 지점에서 다시 시작을 선택합니다.
👉 팁: 프로젝트 진행 상황에 따라 올바른 다시 시작 옵션을 선택하여 그림이 겹치거나 완성되지 않는 것을 방지하세요.

8. Z축은 작업 거리를 조절할 수 있습니까?

네, Z축은 작업 거리를 0mm에서 10mm까지 조절할 수 있습니다.

9. 펜 다운 시간을 제어할 수 있습니까?

네, 필기 종료 시간을 제어할 수 있습니다.

10. 기계가 G-code 명령어를 지원합니까?

네, G-code 명령을 지원합니다. 메인보드 펌웨어는 GRBL과 호환됩니다.

11. Z축은 약 30–35g의 하중(예: 지름 10mm, 길이 5cm의 단단한 강철 프로브)으로 원활하게 상승 및 가압할 수 있습니까?

네, 가능합니다. 이 기계는 최대 200그램의 하중과 15밀리미터의 최대 지름을 지원합니다.

12. 프레임이 가압 시 진동을 방지할 만큼 충분히 안정적인가요?

네, H 구조는 충분히 안정적입니다. 작동 속도는 조절 가능합니다.

13. 펜을 얼마나 올리거나 내릴 수 있는지 설정을 변경할 수 있는 방법이 전혀 없을까요?

코드는 기본적으로 Z축 높이를 제한하므로, 이미지와 같이 다음 설정을 조정하여 더 유연하게 사용할 수 있습니다.
1. idraw_deps>idraw2_0internal>idraw.py
self.options.pen_pos_up 및 self.options.pen_pos_down에서 높이를 10에서 30과 같이 원하는 높이로 조정합니다.
이미지 1 다운로드

2. idraw2_0.inx
5.0에서 max="10.0"을 원하는 높이로 조정합니다.
이미지 2 다운로드

14. iDraw H A1을 세로로 장착할 수 있나요?

네! A1 버전은 세로 장착을 지원하여 대형 작품, 교실 프로젝트 또는 기계 설계에 완벽합니다.

15. 펜이 종이를 긁거나 손상시키지 않도록 하려면 어떻게 해야 하나요?

펜 홀더 각도(70°–90°)를 조절하고 소프트웨어에서 적절한 압력 설정을 확인하세요. 매끄러운 종이 표면이 깨끗한 결과를 얻기에 가장 좋습니다.

16. iDraw H A1은 얼마나 빠르게 그릴 수 있으며, 어떤 속도를 사용해야 하나요?

최대 쓰기 속도는 분당 12,000mm입니다. 매우 정교한 서예나 생성 예술의 경우, 최고의 정밀도를 위해 적당한 속도를 권장합니다.

17. Inkscape 플러그인을 사용하지 않고 iDraw H A1을 제어할 수 있나요?

네. 이 기계는 Inkscape, Lightburn(레이저 조각용), Gcode 명령어 등 여러 소프트웨어 플랫폼을 지원합니다.

18. 중대형 프로젝트에서 iDraw H A1의 정확도는 어느 정도인가요?

기계적 정밀도는 X축과 Y축 모두 0.01 mm로, A1 크기에서 정밀한 도면, 서예, 손글씨를 보장합니다.
배송 후 발생할 수 있는 편차: 최대 0.5 mm (X), 0.6 mm (Y) – A2~A0 크기에 적용됨을 강조합니다.

19. iDraw H A1은 레이저 각인을 지원하나요?

물론입니다. 500 mW에서 15 W 레이저 헤드와 호환되며, 나무, 가죽, 플라스틱, 종이를 고정밀로 새길 수 있습니다.

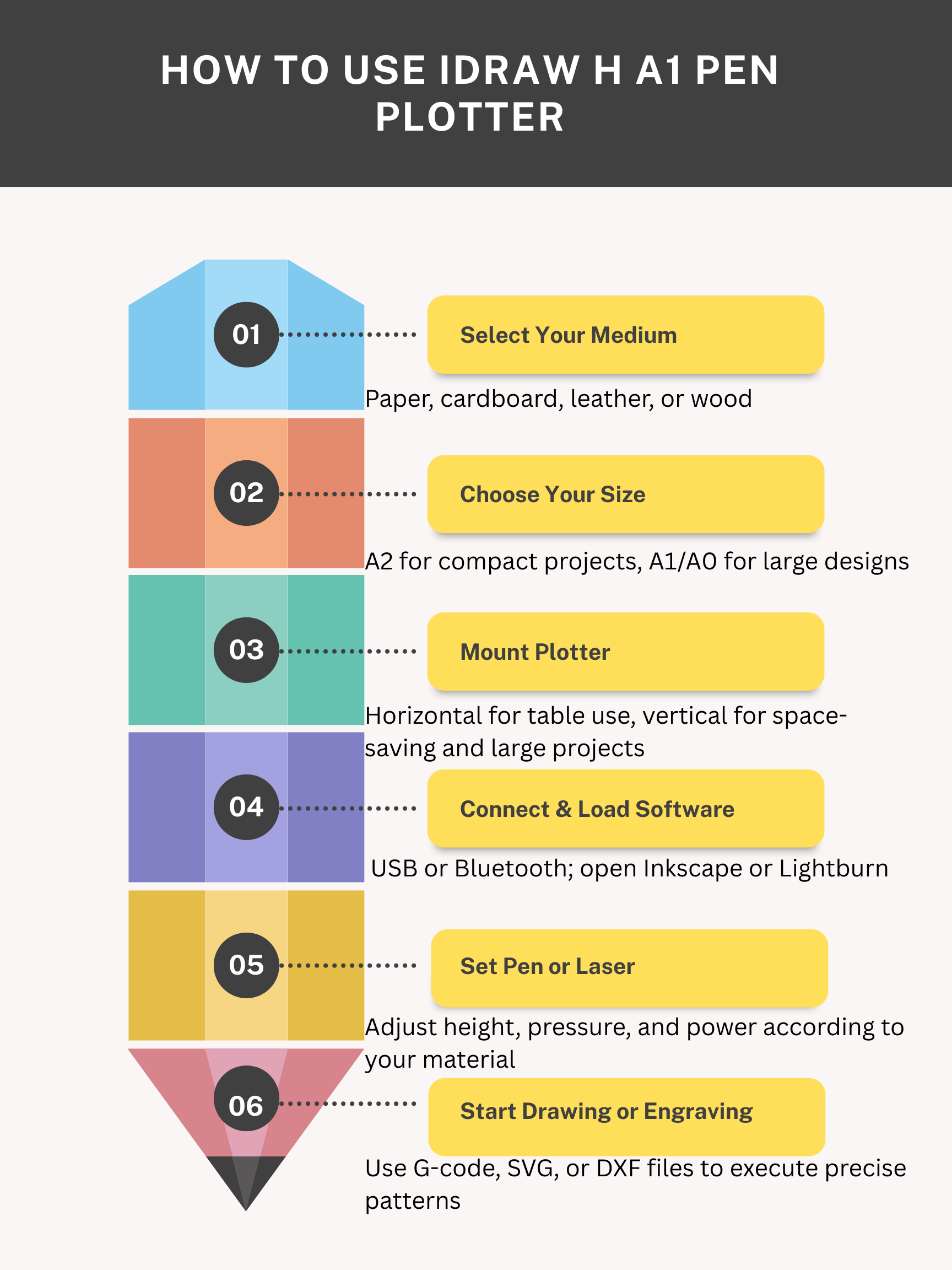

20. iDraw H A1을 어떻게 연결하고 작동하나요?

USB 또는 블루투스로 연결한 후, 선호하는 소프트웨어(Windows, Mac, 또는 Linux 호환)를 사용하세요. 원활한 설치를 위해 자세한 튜토리얼과 개인 맞춤 교육이 포함되어 있습니다.

21. Z축이 다른 펜 높이나 레이저 헤드에 맞게 조절될 수 있나요?

네. Z축은 펜 높이를 조절할 수 있고 부드럽게 들어올리거나 누를 수 있어 다양한 펜 종류나 조각 도구에 적합합니다.

22. 대형 플롯 작업 시 진동을 방지할 만큼 프레임이 충분히 안정적인가요?

네. A1 프레임은 중형에서 대형 도면을 제작하거나 레이저 조각을 사용할 때에도 안정성을 위해 알루미늄 프로필과 강철 판으로 제작되었습니다.

추가 팁

  • 펜 대체품: 펜과 호환되는 인디아 잉크가 들어 있는 구형 테크니컬 펜 또는 어두운 용지에 사용하는 화이트 젤 펜이 실용적인 선택입니다.
  • 좌표계: 홈 위치 설정($H) 후 iDraw의 실제 홈 위치는 왼쪽 상단 모서리입니다. 서드파티 플러그인은 비표준 원점을 사용할 수 있으므로 수동 캘리브레이션이 권장됩니다.
  • 복잡한 플롯 알고리즘: 사용자는 1차원 셀룰러 오토마톤과 오일러 경로 알고리즘을 사용하여 선 연결성을 최적화하고 불필요한 펜 들기 동작을 줄였습니다.
