A1 FORMAT
전문 설계를 위한 A1 작업 영역
841 × 594mm의 대형 작업 영역을 제공하여 건축 설계도, 엔지니어링 문서, 기계 도면과 산업 디자인 프로젝트를 효율적으로 처리할 수 있습니다.

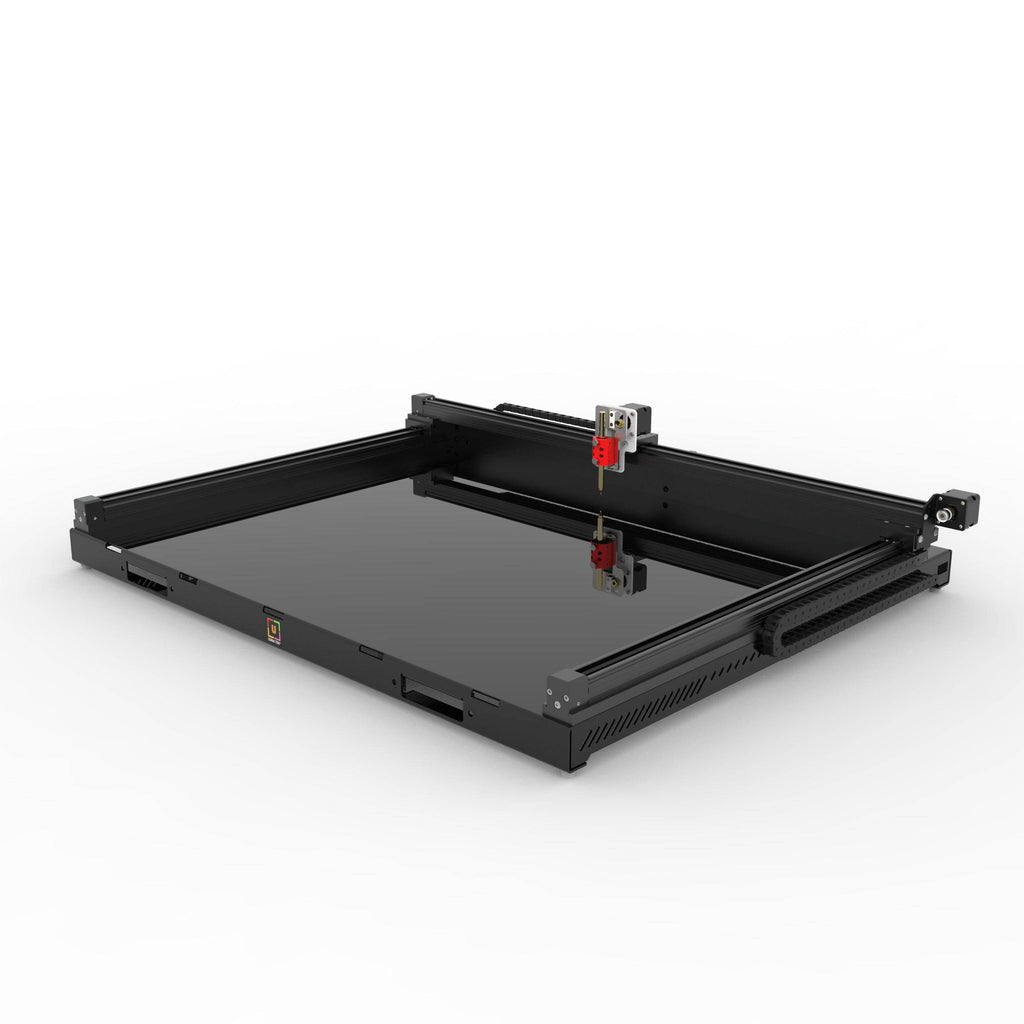

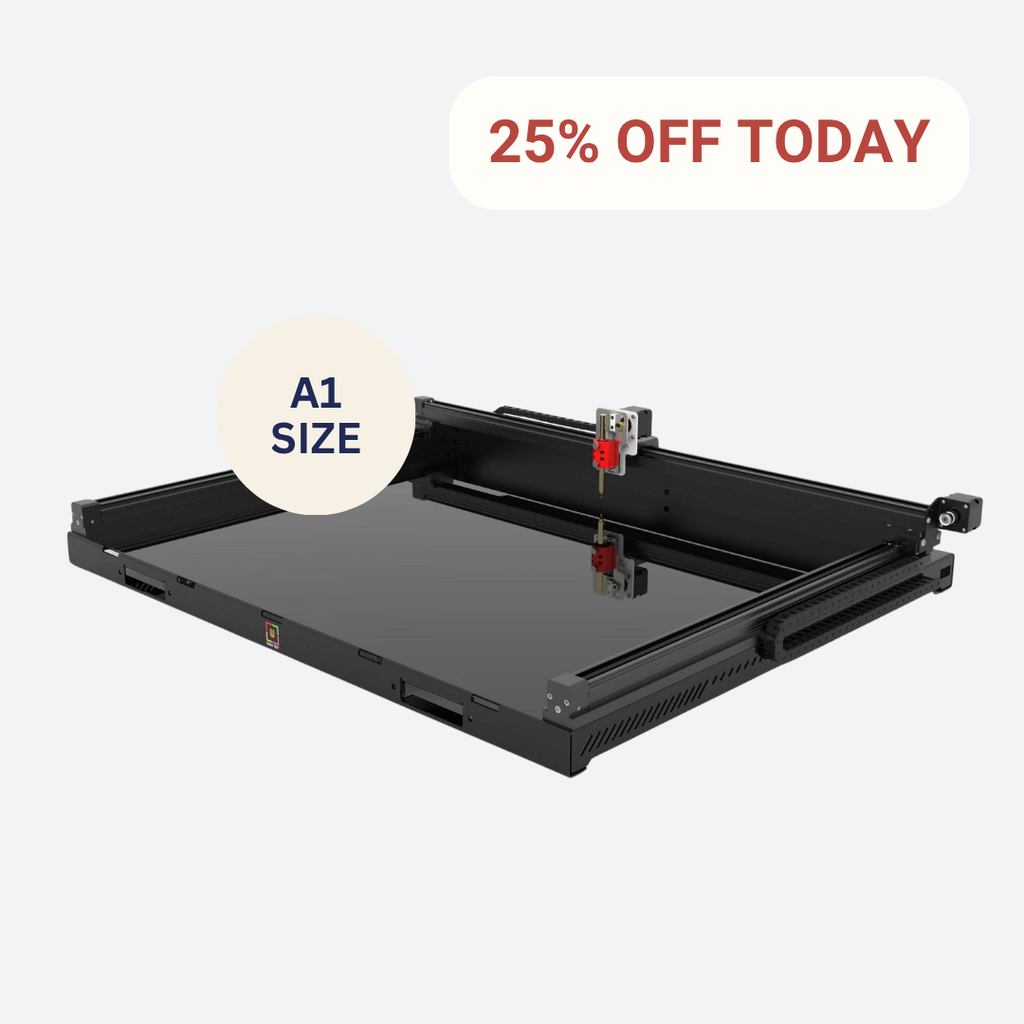

UUNA TEK 3.0 A1 CAD 펜 플로터 | 건축·엔지니어링 도면용 고정밀 자동 드로잉 시스템 · WiFi & SD 지원
쇼핑페스타
25% 할인
₩4,240,000 KRW
할인가
₩4,240,000 KRW
정가
₩5,652,232 KRW
제품 정보로 건너뛰기
쇼핑페스타
25% 할인
UUNA TEK®3.0 A1
CAD 펜 플로터 | 건축·엔지니어링 도면용 고정밀 자동 드로잉 시스템 · WiFi & SD 지원
₩4,240,000 KRW
할인가
₩4,240,000 KRW
정가
₩5,652,232 KRW
한국 무료 배송
UUNA TEK 3.0 A1
INDUSTRIAL CAD PEN PLOTTER
UUNA TEK 3.0 A1 CAD 펜 플로터는 건축 설계, 엔지니어링 도면, 기계 설계 및 산업 디자인 작업을 위해 개발된 고정밀 자동 드로잉 시스템입니다. A1 대형 작업 영역을 지원하여 복잡한 기술 도면과 대형 프로젝트를 효율적으로 출력할 수 있습니다.
A1
작업 영역
±0.05
mm 반복 정밀도
20,000
mm/min
FULLY ASSEMBLED
Wi-Fi · USB
SD CARD
±0.05 mm
안정적인 산업용 XY 제어
A1 기준 ±0.05mm의 반복 위치 정밀도를 기반으로 복잡한 선, 세밀한 텍스트와 대형 기술 도면을 안정적이고 일관되게 출력합니다.
READY TO USE
완전 조립형 즉시 사용 설계
제품이 완전히 조립된 상태로 출고되어 별도의 조립이나 복잡한 설치 없이 설계 사무소와 전문 작업 환경에 바로 투입할 수 있습니다.
OFFLINE MODE
Wi-Fi·USB·SD 카드 지원
Wi-Fi와 USB 연결은 물론 SD 카드 기반 오프라인 실행을 지원하여 PC 연결 여부와 관계없이 유연하고 안정적인 작업 환경을 제공합니다.
CAD WORKFLOW
전문 CAD 워크플로우
UUNA TEK 3.0 Software, Inkscape, UGS, LightBurn 및 LaserGRBL과 호환되어 건축가, 엔지니어와 산업 설계 전문가에게 유연한 작업 환경을 제공합니다.
UUNA TEK 고객 지원 및 구매 혜택
-
WARRANTY & SUPPORT
1년 보증 및 평생 기술 지원
1년 보증을 제공하며, 필요한 경우 교체 부품을 무료로 신속하게 발송합니다. 또한 문제 해결, 유지관리 및 소프트웨어 업데이트를 위한 평생 기술 지원을 제공합니다.
-
DELIVERY & TAX
무료 배송
배송비와 설치비는 무료로 제공됩니다. 관세와 부가가치세는 포함되지 않으며, 배송 국가 및 통관 조건에 따라 현지 규정이 적용됩니다.
-
CUSTOMER SUPPORT
1:1 고객 지원
전담 담당자가 제품 설치, 사용 교육 및 운영 최적화를 지원합니다. 카카오톡 또는 이메일을 통해 편리하게 문의하실 수 있습니다.
-
SECURE PAYMENT
안전 결제
256비트 SSL 암호화를 통해 안전하게 결제할 수 있습니다. Stripe, PayPal, 주요 신용카드 및 은행 계좌이체를 지원합니다.
CAD PLOTTING · A1
UUNA TEK 3.0 A1 · KEY FEATURES
대형 설계를 위한 산업용 자동 출력
A1 대형 작업 영역과 정밀한 제어 시스템을 기반으로 건축 설계, 엔지니어링 도면 및 산업 디자인 작업을 안정적으로 지원합니다.
A1
841 × 594 mm
±0.05
mm 반복 정밀도
20,000
mm/min
산업용 초정밀 드로잉 시스템
A1 모델은 ±0.05mm 수준의 반복 위치 정밀도를 기반으로 복잡한 라인 드로잉과 정밀 텍스트 작업에서도 안정적인 출력 품질을 제공합니다. 기술 도면 및 전문 설계 환경에 적합한 산업용 솔루션입니다.
초고속 자동 생산 시스템
최대 20,000mm/min급 고속 모션을 지원하여 대형 기술 도면과 반복 출력 작업을 빠르게 처리할 수 있습니다. 설계 사무소와 전문 작업 환경의 생산성을 효과적으로 높여줍니다.
스마트 무선 제어와 멀티 연결
WiFi, USB 케이블 및 SD 카드 오프라인 실행을 지원하여 다양한 작업 환경에 유연하게 대응합니다. SVG와 G-code 기반 워크플로우도 안정적으로 활용할 수 있습니다.
설치 없는 올인원 즉시 사용 구조
출고 시 완전히 조립된 상태로 제공되어 별도의 설치 과정 없이 바로 사용할 수 있습니다. 복잡한 세팅 없이 전문 CAD 출력 작업에 즉시 투입할 수 있습니다.
다양한 펜과 기술 드로잉 지원
최대 17.5mm 직경의 기술 펜, 마커와 파인라이너 등 다양한 드로잉 도구를 지원합니다. 펜 각도는 0°부터 90°까지 작업 방식에 맞게 조절할 수 있습니다.
A1 대형 작업 영역
841 × 594mm의 A1 작업 영역을 제공하여 건축 설계도, 기계 도면, 산업 디자인 시안과 대형 기술 문서 출력 작업에 적합합니다.
저소음 산업용 안정 구동 시스템
저소음 레일 구조와 최적화된 구동 시스템을 적용하여 장시간 작업에서도 안정적이고 조용한 작업 환경을 제공합니다. 설계 사무소와 교육기관에서도 편안하게 사용할 수 있습니다.
개발자 친화 API와 자동화 지원
Python API와 CLI 명령어를 활용하여 자동 도면 생성, 데이터 기반 출력 및 맞춤형 자동화 시스템을 구축할 수 있습니다. 코드 기반 CAD 및 드로잉 워크플로우에 유연하게 연동됩니다.
iDraw Pen Plotter
CREATOR WORKS
FROM DIGITAL TO PHYSICAL
한 줄의 움직임이 정밀한 작품으로 완성됩니다. 생성형 아트, 추상 드로잉, 손글씨와 섬세한 패턴까지 iDraw 펜 플로터로 다양한 창작 결과물을 만들어 보세요.
크리에이터 작품
PEN PLOTTED ART
크리에이터 작품
PEN PLOTTED ART
크리에이터 작품
PEN PLOTTED ART
크리에이터 작품
PEN PLOTTED ART
크리에이터 작품
PEN PLOTTED ART
UUNA TEK 3.0 A1 제품 사양 자세히 보기
| 항목 | 사양 |
|---|---|
| 시스템 & 제어 | |
| 메인보드 | GRBL-Board |
| 연결 방식 | USB 케이블 / Wi-Fi 기본 지원 |
| 메모리 카드 | SD 카드 지원 |
| G-code | 지원 · UART 시리얼 프로토콜 |
| 리미트 스위치 | 커스터마이즈 가능 |
| 지원 소프트웨어 |
UUNA TEK 3.0 Software Inkscape / UGS / LightBurn / LaserGRBL |
| 지원 운영체제 |
Windows / Mac Inkscape는 Intel 및 Apple Silicon 지원 |
| 하드웨어 & 전원 | |
| 프레임 소재 | Q235 탄소강 + 알루미늄 합금 |
| 베이스 플레이트 | 2mm 강판 |
| 모터 |
X축: 42 스테퍼 모터 Y축: 42·57 스테퍼 모터 Z축: 42 스테퍼 모터 |
| 전원 입력 | DC 12V–24V |
| 전원 어댑터 | 입력 AC 110V–230V / 출력 DC 12V |
| 정격 전력 | 20W |
| 정격 전류 | 12V 3A / 24V 2A |
| 작업 성능 | |
| 작업 영역 | 841 × 594mm · A1 |
| 반복 위치 정밀도 | ±0.05mm |
| 최대 작업 속도 | 최대 20,000mm/min급 |
| 최대 쓰기 두께 | 30mm · 최대 40mm 개조 가능 |
| 펜 각도 | 0°–90° 조절 가능 |
| 지원 펜 직경 | 최대 17.5mm |
| 지원 파일 형식 | SVG, DXF, JPG, PNG, BMP, PDF |
| 작동 온도 | -20℃–55℃ |
| 작업 소음 | 약 60dB |
| 크기 & 무게 | |
| 제품 무게 | 32kg |
| 제품 크기 | 1018 × 785 × 205mm |
| 권장 테이블 크기 | 1120 × 850mm |
| 패키지 크기 | 1150 × 880 × 350mm |
Q&A
이 제품은 일반 프린터와 무엇이 다른가요?
일반 프린터는 잉크를 분사하여 출력하지만, CAD 펜 플로터는 실제 펜을 사용하여 선을 그립니다. 따라서 설계 도면, 기술 스케치 및 정밀 드로잉 작업에서 더욱 자연스럽고 정확한 결과를 얻을 수 있습니다.
건축 도면 및 엔지니어링 설계에 사용할 수 있나요?
네. A1 대형 작업 영역과 고정밀 제어 시스템을 통해 건축 설계도, 기계 설계도, 토목 도면 및 산업 디자인 작업에 적합합니다.
어떤 파일 형식을 지원하나요?
SVG, JPG, PNG, BMP 및 G-code 기반 파일을 지원합니다. 다양한 CAD 및 벡터 디자인 워크플로우와 연동하여 사용할 수 있습니다.
WiFi와 SD 카드 기능은 어떻게 활용되나요?
WiFi를 통해 무선으로 작업 파일을 전송할 수 있으며, SD 카드를 이용하면 PC 연결 없이도 독립적으로 작업을 실행할 수 있습니다.
초보자도 쉽게 사용할 수 있나요?
제품은 완전 조립 상태로 출고되며 직관적인 제어 소프트웨어를 제공합니다. 기본적인 컴퓨터 사용 경험이 있다면 비교적 쉽게 운용할 수 있습니다.
어떤 종류의 펜을 사용할 수 있나요?
기술 펜, 젤 펜, 마커, 파인라이너 등 다양한 필기 도구를 사용할 수 있으며, 작업 목적에 따라 적합한 펜을 선택할 수 있습니다.
장시간 연속 작업에도 안정적인가요?
산업용 구동 시스템과 저소음 설계를 적용하여 장시간 연속 작업 환경에서도 안정적인 성능과 높은 정밀도를 유지할 수 있습니다.
설계사무소나 교육기관에서도 사용할 수 있나요?
물론입니다. 건축사무소, 엔지니어링 기업, 대학 연구실 및 교육기관에서 기술 도면 교육과 프로젝트 작업에 활용할 수 있습니다.
Python API와 CLI 기능은 어떤 용도로 사용되나요?
Python API 및 CLI를 활용하면 자동 도면 생성, 반복 작업 자동화, 데이터 기반 출력 및 맞춤형 시스템 구축이 가능합니다.
A1 크기의 작업 공간은 어떤 장점이 있나요?
A1 규격은 대형 설계도와 프로젝트 문서를 원본 크기에 가깝게 출력할 수 있어 건축 설계, 엔지니어링 및 산업 디자인 분야에서 효율적인 작업이 가능합니다.
